Комплекс частотного регулирования насосными агрегатами - КРН серии «комфорт» насосная станция КРН серии «комфорт»

Содержание:

Назначение

Комплекс частотного регулирования насосными агрегатами (с мощностью двигателей 0,75 – 630 кВт и с количеством агрегатов
до шести) КРН серии «комфорт» предназначен для работы в составе водозаборного узла или водонапорной насосной станции с целью поддержания заданного давления (или разности давлений) жидкостей (уставка определяющего параметра - ОП) с точностью до одной сотой атмосферы при минимально возможных энергозатратах.

Режимы работы

Основной
Функционального резерва (см. «Устойчивость к отказам»)
Прямого включения (ручной пуск)

Отличительные особенности

Комплекс управляет параллельно работающими преобразователями частоты (ПЧ) каждого насосного агрегата.
Управление каждым работающим насосом по параллельной схеме частотного регулирования позволяет:

Повысить глубину регулирования
Полностью исключить гидроудары в сети при пуске и останове насосных агрегатов

Пуск и останов насосных агрегатов от преобразователей частоты производится каскадно блоком управления комплексом (БУК) по уровню ОП.
Частотное регулирование управляемых насосов осуществляется преобразователями частоты этих насосов ПИД-регулятором БУК по параллельной схеме.
Пуск и останов каждого насоса производится преобразователем частоты.
Алгоритмы включения и отключения насосных агрегатов обеспечивают равномерную выработку их ресурса.
Каждый из насосов может быть штатно включен/отключен оператором как с панели шкафа управления в любом из режимов работы комплекса, так и с удаленного АРМ диспетчера.
Построение комплекса регулирования с центральным блоком управления выполнено по принципу:
назначение одного ведущего элемента (БУК) с приданием равного статуса ведомым элементам (преобразователи частоты).

Такое построение комплекса регулирования КРН серии «комфорт» при использовании в насосных станциях обеспечивает:

Максимальную устойчивость к отказам: при отказе любого преобразователя частоты система сохраняет работоспособность при блокировании отказавшего привода (ПЧ-насос);
Высокую точность поддержания уставки
Высокую устойчивость процессов регулирования
Максимальную информативность системы
Управление комплексом по программируемым графикам уставок
Ручное управление каждым преобразователем частоты
Контроль состояния входной и напорной магистралей
Реализацию любых схем работы с двумя аналоговыми датчиками давления

Комплекс позволяет организовать удаленное автоматизированное рабочее место (АРМ) оператора одним из способов:

Размещением БУК на рабочем месте оператора удаленно от аппаратной части комплекса
Выполнением функций управления и обмена информацией от удаленного компьютера АРМ оператора и БУК комплекса

Удаленный доступ к БУК реализуется через радиоканал, сети GSM, Ethernet.
Программное обеспечение (ПО) БУК позволяет дистанционно:

Получать достоверную информацию о работе насосной станции
Управлять комплексом
Программировать параметры комплекса
Получать архивы отказов, состояний, параметров
Передавать архивы параметров, состояний и отказов в общую SCADA-систему предприятия

Насосная станция может быть интегрирована в любые SCADA-системы без аппаратного и программного расширения.

Состав комплекса

БУК
Преобразователи частоты по количеству насосов
Система управления и индикации
Защитная аппаратура насосных агрегатов
Принудительная система воздушного охлаждения

Структура обозначений КРН серии «комфорт»

Х Х К Р Н - Х Х Х

Х	Х	КРН -	-ХХХ
Количество вводов	Количество приводов		Мощность двигателей, кВт
1 ввод (по умолчанию не указывается) 2 ввода – наличие силового АВР	1-6		0,75 -630

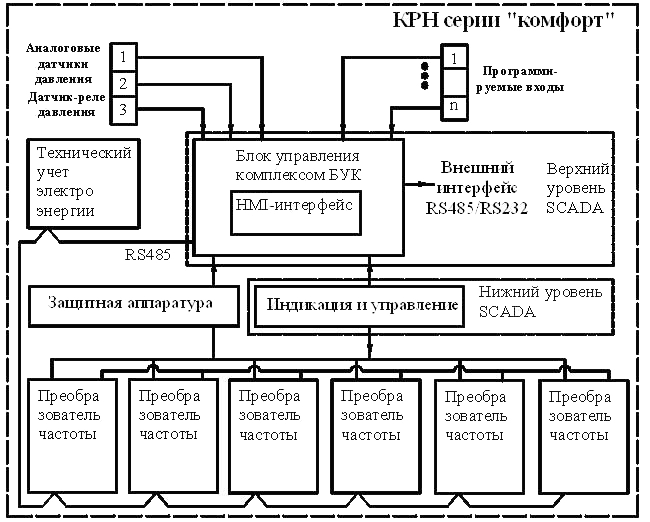

Cтруктурная схема комплекса

Управление комплексом

Переключателями производится:

Пуск/останов комплекса
Пуск/останов каждого насоса от преобразователя частоты в ручном режиме
Задание приоритета первого насоса

От панели БУК производится:

Пуск/останов комплекса
Пуск/останов каждого насоса от преобразователя частоты в ручном режиме

От АРМ оператора:

Пуск/останов комплекса
Пуск/останов каждого насоса от преобразователя частоты в ручном режиме

Режимы работы

Основной
Функционального резерва (см. «Устойчивость к отказам»)
Ручной пуск

В основном режиме работы пуск каждого насоса производится преобразователем частоты.

Останов насосных агрегатов осуществляется также преобразователями частоты.

Алгоритмы включения и отключения насосных агрегатов обеспечивают равномерную выработку их ресурса.

Каждый из насосов может быть штатно включен/отключен оператором с панели шкафа управления в любом из режимов работы комплекса.

Режимы регулирования

По постоянному давлению
По графикам уставок
Пропорциональное регулирование

Устойчивость к отказам

Комплекс регулирования КРН серии «комфорт» в составе насосной станции автоматически сигнализирует об отказах насосов по следующим признакам:

Превышение потребляемого тока с подтверждением трехкратным тестированием преобразователем частоты
Превышение теплового тока нагрузки насосного аграгата
Срабатывание автомата преобразователя частоты
Отсутствие перепада давления на насосном агрегате в процессе его работы (при наличии датчиков перепада давления) - функция программируемых входов
Превышение температуры обмоток электродвигателя насосного агрегата, определяемое датчиками температуры (при наличии датчиков температуры) - функция программируемых входов

Режимы функционального резерва датчика (или одного из датчиков давления)

Управление по среднему значению определяющего параметра
Включение заданного количества насосов на заданную частоту вращения
Останов комплекса

Во всех режимах функционального резерва сохраняются функции контроля входной магистрали.

При отказе БУК комплекс предусматривает прямой пуск насосов от переключателей режимов и кнопок ПУСК-СТОП.

Программирование параметров

При помощи переключателей производится:

Назначение режима работы каждого насосного агрегата (переключатель Руч. пуск.–0–Авт.)
Назначение первого по приоритету насосного агрегата (отключение и последующее включение переключателя – насос назначается первым для работы)
Включение и отключение режима автоматического управления переключателем РЕЖИМ: 0-ВКЛ
Пуск каждого насосного агрегата от преобразователя частоты в режиме ручного управления (переключатель режимов в положении Руч. пуск)

От панели БУК производится структурирование комплекса:

Назначение максимального количества работающих насосов
Разрешение и определение способа чередования насосов
Разрешение контроля параметров выходной магистрали
Назначение схемы работы с датчиками давления
Назначение режимов функционального резерва датчика давления

От панели БУК производится параметрирование комплекса по значениям:

Уставок определяющего параметра
Уровней команд ПУСК-СТОП
Таймеров пуска и останова насосов
Времени чередования насосов
Параметров ПИД-регулирования
Таймеров контроля магистралей
Времени и даты

Для входа в режим программирования структуры и параметров комплекса необходимо ввести пароль доступа.

Контроль состояния оборудования на экране БУК

Комплекс регулирования позволяет контролировать:

Наработку каждого насоса с начала эксплуатации
Текущее и заданное значения определяющего параметра
Архивы значений определяющего параметра с указанием времени и даты
Текущее состояние системы
Архивы состояния системы с указанием времени и даты
Причину текущего отказа комплекса
Архивы отказов комплекса регулирования и насосных агрегатов с указанием времени и даты
События, предшествующие и сопутствующие отказу оборудования
Архивы параметров электрической и гидравлической энергии

Преимущества использования комплекса КРН серии «комфорт» в насосных станциях

Точность поддержания определяющего параметра
Устойчивость процессов регулирования
Высокая глубина регулирования ОП
Полное отсутствие гидроударов
Возможность выбора режимов регулирования, позволяющая получить дополнительное энергосбережение
Наличие режимов функционального резерва, обеспечивающих функционирование комплекса при отказах датчиков давления
Возможность удаленного доступа к управлению и программированию БУК
Возможность оперативного изменения оператором режимов работы как переключателями режимов, так и с панели БУК
Наличие буквенно-графической русифицированной панели БУК (HMI-интерфейс)
Интуитивно понятный алгоритм настройки комплекса
Наличие двухуровневой защиты доступа к настройкам параметров комплекса
Наличие режима ручного пуска каждого насоса от преобразователя частоты
Повышенная конструктивная и эксплуатационная надежность работы оборудования
