Шкаф управления насосными агрегатами - ШУН

Содержание:

Назначение

Шкаф управления насосами (ШУН) в составе водонапорных насосных станций предназначен для автоматического и ручного управления насосами в количестве от 1 до 6 и обеспечивает поддержание давления в напорной магистрали в заданных пределах или уровней в накопительном резервуаре, определяемых давлением гидростатических и поплавковых датчиков.

Режимы работы

Основной режим автоматического управления
Режимы функционального резерва
Прямого включения (ручной пуск)

Отличительные особенности

ШУН по командам блока управления (БУК) обеспечивает управление насосами (с количеством агрегатов - до шести).
Контроль уровней давления по сигналам двух датчиков давления либо контроль уровней резервуара по показаниям трех поплавковых датчиков.
Подключение насосов к сети осуществляется в соответствие с выбранной схемой пуска: прямой пуск, пуск по схеме «звезда-треугольник», пуск от УПП. Отключение насосных агрегатов осуществляется релейно.
Алгоритмы включения и отключения насосных агрегатов обеспечивают равномерную выработку их ресурса. Алгоритм управления насосами предусматривает два способа их чередования: с принудительным и функциональным остановом комплекса.
Каждый из насосов может быть штатно включен/отключен оператором как с панели шкафа управления в любом из режимов работы комплекса, так и с удаленного АРМ диспетчера.
Построение комплекса регулирования с центральным блоком управления выполнено по принципу:

«Наиболее важные функции выполняются наиболее надежными элементами».

Такое построение системы ШУН при использовании в насосных станциях обеспечивает:

Устойчивость к возможным отказам оборудования
Максимальную информативность системы
Возможность выбора режима регулирования
Контроль состояния входной и напорной магистралей
Реализацию всех возможных схем работы с двумя аналоговыми датчиками давления

Комплекс позволяет организовать удаленное автоматизированное рабочее место (АРМ) оператора одним из способов:

Размещением БУК на рабочем месте оператора удаленно от аппаратной части комплекса
Выполнением функций управления и обмена информацией от удаленного компьютера АРМ оператора и БУК комплекса

Удаленный доступ к БУК осуществляют через сети GSM, Ethernet или по радиоканалу.

Программное обеспечение (ПО) БУК позволяет дистанционно:

Получать достоверную информацию о работе насосной станции
Управлять системой
Программировать параметры системы
Получать архивы отказов, состояний, параметров
Передавать архивы параметров, состояний и отказов в общую SCADA-систему предприятия

Насосная станция может быть интегрирована в любые SCADA-системы по протоколу Modbus без аппаратного и программного расширения.

Состав шкафа управления

блок управления БУ-ШУН;
защитная аппаратура насосных агрегатов;
коммутационная аппаратура;
один или несколько электротехнических шкафов;
система ограничения максимальной температуры внутри шкафа (шкафов) - при наличии УПП;
система управления и индикации.

Структура обозначений ШУН

ШУН Х Х - Х Х

ШУСН	Х	Х-	-ХХ
	Количество вводов	Количество регулируемых насосов	Мощность двигателей, кВт
	1 ввод (по умолчанию не указывается) 2 ввода – наличие силового АВР	1-6	0,75 -315

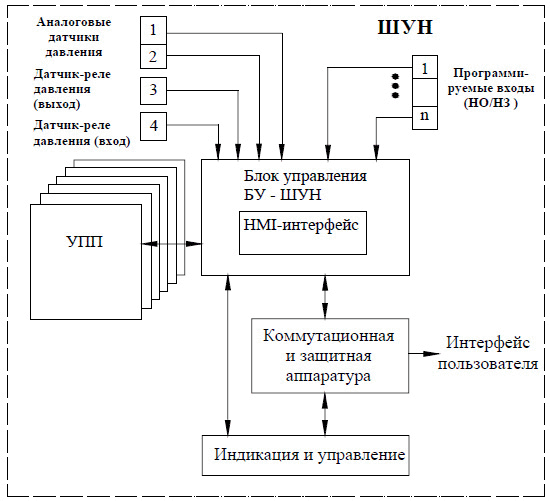

Cтруктурная схема шкафа управления

Cтруктурная схема комплекса - рис. shu_sn.jpg

Управление системой

Переключателями на лицевой панели шкафа управления:

Пуск/останов системы управления
Назначение первого работающего насоса
Порядок чередования работы каждого насоса
Прямой пуск/останов от сети каждого насоса

От панели БУК:

Пуск/останов системы
Назначение первого работающего насоса
Порядок чередования работы каждого насоса
Прямой пуск/останов от сети каждого насоса

От АРМ оператора:

Пуск/останов системы
Назначение режима работы каждого насоса
Назначение первого по приоритету насоса
Прямой пуск/останов от сети каждого насоса

Устойчивость к отказам

Шкаф управления ШУН в составе насосной станции автоматически сигнализирует об отказах насосов по следующим признакам:

Превышение потребляемого тока
Срабатывание электромагнитной или тепловой защиты каждого насоса
Отказ магнитного пускателя каждого насоса
Превышение температуры обмоток электродвигателя насосного агрегата, определяемое датчиками температуры (при наличии датчиков температуры) - функция программируемых входов

Система управления автоматически переходит в режимы функционального резерва при возникновении следующих ситуаций:

Отказ устройства плавного пуска (при его наличии)
Отказ любого датчика уровня
Последовательный отказ устройства плавного пуска и датчика уровня

При отказе устройства плавного пуска

Релейный пуск насосных агрегатов
Останов системы

При отказе датчиков уровня:

Автоматический переход на один из режимов функционального резерва, обеспечивающих функционирование системы при отказе датчика
Ручной пуск/останов заданного количества насосов
Останов системы

При отказе БУК шкаф управления предусматривает прямой пуск насосов от переключателей режимов и кнопок ПУСК-СТОП.

Программирование параметров

При помощи переключателей и кнопок панели шкафа управления производится:

Назначение режима работы каждого насосного агрегата (переключатель Руч.–0–Авт.)
Назначение первого по приоритету насосного агрегата (отключение и последующее включение переключателя – насос назначается первым для работы)
Включение и отключение режима автоматического управления переключателем РЕЖИМ: 0-ВКЛ
Пуск каждого насосного агрегата кнопками ПУСК, СТОП в режиме ручного управления

От панели БУК производится структурирование системы:

Назначение максимального количества работающих насосов
Разрешение и определение способа чередования насосов
Назначение схемы работы с датчиками уровня
Назначение режимов функционального резерва датчиков уровня

От панели БУК производится параметрирование системы по значениям:

Уровней подачи команд ПУСК-СТОП каждому насосу
Таймеров пуска и останова насосов
Времени чередования насосов
Таймеров контроля магистралей
Времени и даты

Для входа в режим программирования структуры и параметров системы управления необходимо ввести пароль доступа.

Контроль состояния оборудования на экране БУК

Системы управления позволяет контролировать:

Наработку каждого насоса с начала эксплуатации
Текущее и заданное значения определяющего параметра
Текущее состояние системы
Архивы состояния системы с указанием времени и даты
Причину текущего отказа оборудования
Архивы параметров электрической и гидравлической энергии
Состояние гидростатических аналоговых датчиков уровня
Поплавковых датчиков уровня
Состояние магнитных пускателей
Состояние софтстартера (при его наличии)
Срабатывание автоматов защиты двигателей;
Срабатывание тепловых реле (контроль по тепловому току);
Перегрев обмоток двигателя (функция программируемых входов);
Отсутствие давления на выходе работающего насоса (функция программируемых входов)

Преимущества использования ШУСН в насосных станциях

Устойчивость процессов регулирования
Наличие режимов функционального резерва, обеспечивающих функционирование системы при любых отказах
Наличие разветвленной многоуровневой системы контроля и диагностики
Возможность удаленного доступа к управлению и программированию БУК
Возможность оперативного изменения режимов работы, как переключателями режимов, так и с панели БУК
Наличие буквенно-графической русифицированной панели БУК (HMI-интерфейс)
Интуитивно понятный алгоритм настройки системы управления
Наличие двухуровневой защиты доступа к настройкам параметров системы
