Шкаф ШУНК для управления канализационной насосной станцией

Главная / Продукция / Шкаф ШУНК серии «профи» / Полное описание

Шкаф управления канализационными насосами - ШУНК серии «профи» насосная станция ШУНК серии «профи»

Содержание:

Назначение

Шкаф управления канализационными насосами ШУНК серии «профи» предназначен для работы в составе канализационной насосной станции с целью каскадного пуска и останова насосных агрегатов (с мощностью двигателей от 0,75 до 315 кВт и количеством до 6) в зависимости от уровней стоков (уставки определяющего параметра - ОП) в накопительных резервуарах.

Режимы работы

Основной режим автоматического управления
Режимы функционального резерва
Прямого включения (ручной пуск)

Отличительные особенности

Схема построения системы управления предусматривает применение четырех датчиков уровня: двух гидростатических аналоговых и двух поплавковых. Такое построение системы обеспечивает

Программирование промежуточных уровней пуска/останова насосов (по количеству насосов) от панели блока управления комплексом (БУК)
Программирование от панели БУК схем работы с датчиками уровня:
Аварийный пуск/останов всех насосов по уровням поплавковых датчиков
1. Два (или один) аналоговых датчика гидростатического давления и два поплавковых датчика
2. Два аналоговых датчика гидростатического давления
3. Два поплавковых датчика

Функционирование системы при отказах трех из четырех датчиков уровня
Обеспечение равномерной выработки их ресурса насосов
Программирование структуры системы:
1. Управление мешалкой по программируемым уровням
2. Назначение схемы пуска насосов
  - прямой пуск
  - пуск насосов с использованием устройства плавного пуска (УПП)

После каждого отключения электроэнергии ШУНК автоматически подключается к питающей сети.
ШУНК комплектуется измерителем параметров потребляемой электроэнергии.
Каждый из насосов может быть штатно включен/отключен оператором как с панели шкафа управления в любом из режимов работы комплекса, так и с удаленного АРМ диспетчера.
Комплекс позволяет организовать удаленное автоматизированное рабочее место (АРМ) оператора одним из способов:

Размещением БУК на рабочем месте оператора удаленно от аппаратной части комплекса
Выполнением функций управления и обмена информацией от удаленного компьютера АРМ оператора и БУК комплекса

Удаленный доступ к БУК осуществляют через сети GSM, Ethernet или по радиоканалу.

Программное обеспечение (ПО) БУК позволяет дистанционно:

Получать достоверную информацию о состоянии насосной станции
Управлять комплексом
Программировать параметры комплекса
Получать архивы отказов, состояний, параметров
Передавать архивы параметров, состояний и отказов в общую SCADA-систему предприятия

Насосная станция может быть интегрирована в любые SCADA-системы по протоколу Modbus без аппаратного и программного расширения.

Состав комплекса

БУК
Устройство плавного пуска (опция)
Коммутационная и защитная аппаратура насосных агрегатов
Система управления и индикации
Прибор технического учета потребленной электроэнергии
Электротехнический шкаф (или несколько шкафов) степени защиты не ниже IP54

Структура обозначений шкафа управления канализационными насосами (КНС) — ШУНК

ШУНК Х Х - Х Х Х

ШУНК	Х	Х-	-ХХХ
	Количество вводов	Количество регулируемых насосов	Мощность двигателей, кВт
	1 ввод (по умолчанию не указывается) 2 ввода – наличие силового АВР	1-6	0,75 -315

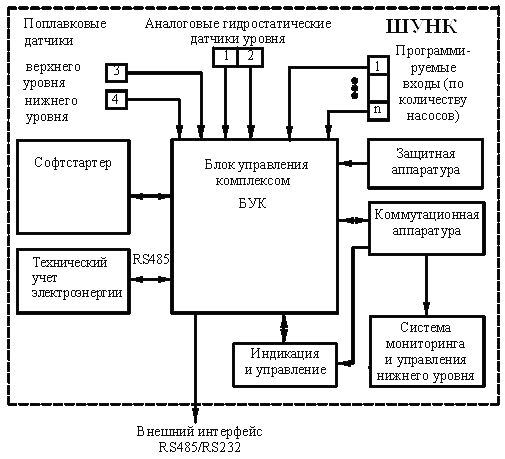

Cтруктурная схема комплекса

Управление комплексом

Переключателями на лицевой панели шкафа управления:

Пуск/останов комплекса
Назначение первого работающего насоса
Порядок чередования работы каждого насоса
Прямой пуск/останов от сети каждого насоса

От панели БУК:

Пуск/останов комплекса
Назначение первого работающего насоса
Порядок чередования работы каждого насоса
Прямой пуск/останов от сети каждого насоса

От АРМ оператора:

Пуск/останов комплекса
Прямой пуск/останов от сети каждого насоса

Устойчивость к отказам

Комплекс регулирования ШУНК серии «профи» в составе насосной станции автоматически сигнализирует об отказах насосов по следующим признакам:

Срабатывание электромагнитной или тепловой защиты каждого насоса
Отказ магнитного пускателя каждого насоса
Отсутствие перепада давления на насосном агрегате в процессе его работы (при наличии датчиков перепада давления) - функция программируемых входов
Превышение температуры обмоток электродвигателя насосного агрегата, определяемое датчиками температуры (при наличии датчиков температуры) - функция программируемых входов

Комплекс регулирования автоматически переходит в режимы функционального резерва при возникновении следующих ситуаций:

Отказ устройства плавного пуска (при его наличии)
Отказы датчиков уровня

При отказе устройства плавного пуска

Прямой пуск насосов по программируемым уровням
Останов системы

При отказе датчиков уровня:

Автоматический переход на один из режимов функционального резерва, обеспечивающих функционирование системы при отказе датчика
Ручной пуск/останов заданного количества насосов
Останов системы

При отказе БУК комплекс предусматривает прямой пуск насосов от переключателей режимов и кнопок ПУСК-СТОП.

Программирование параметров

При помощи переключателей и кнопок панели шкафа управления производится:

Назначение режима работы каждого насосного агрегата (переключатель Руч.–0–Авт.)
Назначение первого по приоритету насосного агрегата (отключение и последующее включение переключателя – насос назначается первым для работы)
Включение и отключение режима автоматического управления переключателем РЕЖИМ: 0-ВКЛ
Пуск каждого насосного агрегата кнопками ПУСК, СТОП в режиме ручного управления

От панели БУК производится структурирование комплекса:

Назначение максимального количества работающих насосов
Разрешение и определение способа чередования насосов
Назначение схемы работы с датчиками уровня
Назначение режимов функционального резерва датчиков уровня (устройства плавного пуска)
Разрешение работы мешалки

От панели БУК производится параметрирование комплекса по значениям:

Уровней формирования команд ПУСК-СТОП насосов
Таймеров пуска и останова насосов
Времени чередования насосов
Таймеров контроля магистралей
Времени и даты

Для входа в режим программирования структуры и параметров комплекса необходимо ввести пароль доступа.

Контроль состояния оборудования на экране БУК

Комплекс регулирования позволяет контролировать:

Наработку каждого насоса с начала эксплуатации
Текущее и заданные значения определяющего параметра
Текущее состояние системы
Архивы состояния системы с указанием времени и даты
Причину текущего отказа
Архивы отказов системы управления и насосных агрегатов с указанием времени и даты
События, предшествующие и сопутствующие отказу оборудования
Архивы параметров электрической и гидравлической энергии
Состояние аналоговых и поплавковых датчиков давления
Состояние магнитных пускателей
Состояние софтстартера (при его наличии)
Срабатывание автоматов защиты двигателей
Срабатывание тепловых реле (контроль по тепловому току)
Перегрев обмоток двигателя (функция программируемых входов)
Отсутствие давления на выходе работающего насоса или перепада давлений между его выходом и входом (функция программируемых входов)

Преимущества использования ШУНК серии «профи» в насосных станциях

Возможность программирования уровней пуска и останова каждого насоса
Наличие режимов функционального резерва, обеспечивающих устойчивое функционирование системы управления при любых отказах
Высокая информативность системы
Наличие разветвленной многоуровневой системы контроля и диагностики
Возможность удаленного доступа к управлению и программированию БУК
Возможность оперативного изменения режимов работы как переключателями режимов, так и с панели БУК
Наличие буквенно-графической русифицированной панели БУК (HMI-интерфейс)
Интуитивно понятный алгоритм настройки системы
Наличие двухуровневой защиты доступа к настройкам параметров системы
