Универсальный шкаф диспетчеризации


Функциональное назначение

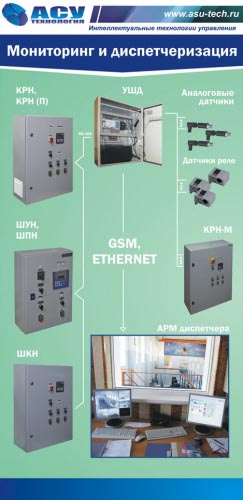

Универсальный шкаф диспетчеризации УШД) предназначен для организации информационных потоков между технологическими объектами и АРМ-ом диспетчерского пункта.

Основные особенности УШД

  • Возможность интеграции в любую SCADA-систему, использующую протокол MODBUS
  • Все пределы и алгоритмы управления и обработки значений датчиков задаются SCADA-системой
  • Возможность подключения по интерфейсу RS485 до 256 исполнительных устройств, приборов учета и т.д.
  • Количество аналоговых входов до 512 (12 бит)
  • Количество дискретных входов до 2048 (12-24 В)
  • Количество дискретных выходов до 1024 (250AC/DC 140mA)
  • Возможность использования любого канала передачи
    информации(прямое соединение, Ethernet, GSM, радиоканал)
  • Возможность оперативной настройки параметров передачи информации
  • Возможность удалённого перепрограммирования логического контроллера

Состав

УШД стандартно комплектуется следующими элементами:

  • Программируемый логический контроллер (PLC) ICP-CON I-7188EX;
  • Аналого-цифровой преобразователь (АЦП);
  • Блок питания;
  • Источник бесперебойного питания;
  • Электротехнический шкаф степени защиты не ниже IP54.
