Какие функции выполняет насосная установка повышения давления?

Насосная установка повышения давления обеспечивает стабильное давление в системе водоснабжения, автоматически регулируя работу насосов в зависимости от потребления воды.

Какие типы насосов используются в установках?

В установках используются центробежные, погружные и скважинные насосы, в зависимости от требований системы.

Как выбрать подходящую насосную установку?

Для выбора установки необходимо учитывать такие параметры, как требуемый напор, расход воды, мощность насосов и тип системы (бытовая или промышленная).

Установки поддержания давления: назначение, конструкция и применение

Начиная с 2004 года наша компания произвела и поставила по всей России большое количество насосных установок повышения давления, насосных установок пожаротушения и небольших насосных станций. Многие из них до сих пор исправно работают в непрерывном, автоматическом режиме в системах водоснабжения жилых зданий, посёлках и промышленных производствах. Насосные установки пожаротушения исправно "несут службу" по защите складов и производств от возгораний и пожаров. На протяжении всего цикла эксплуатации при наличии незначительного технического обслуживания, описанного в руководстве по эксплуатации и квалифицированного подхода для каждой единицы оборудования, позволяет добиваться высокой надёжности и работоспособности на объектах заказчика.

Установка повышения давления воды — это высокотехнологичное, надёжное оборудование, которое предназначено для обеспечения потребностей в необходимом напоре/расходе воды всех подключённых потребителей. Основная задача это — реализация внутреннего, отлаженного алгоритма управления по поддержанию в напорном трубопроводе заданного значения давления при переменном расходе и обеспечения максимального КПД работы.

Основные назначения насосных установок

  • Повышение давления - используется для увеличения давления в системах, где это необходимо, например, в системах водоснабжения, пожаротушения;
  • Обеспечение циркуляции - применяются для поддержания необходимой разницы давлений между выходом и входом насосной группы в системах, что способствует постоянной циркуляции теплоносителя, как правило, в замкнутой трубопроводной системе.

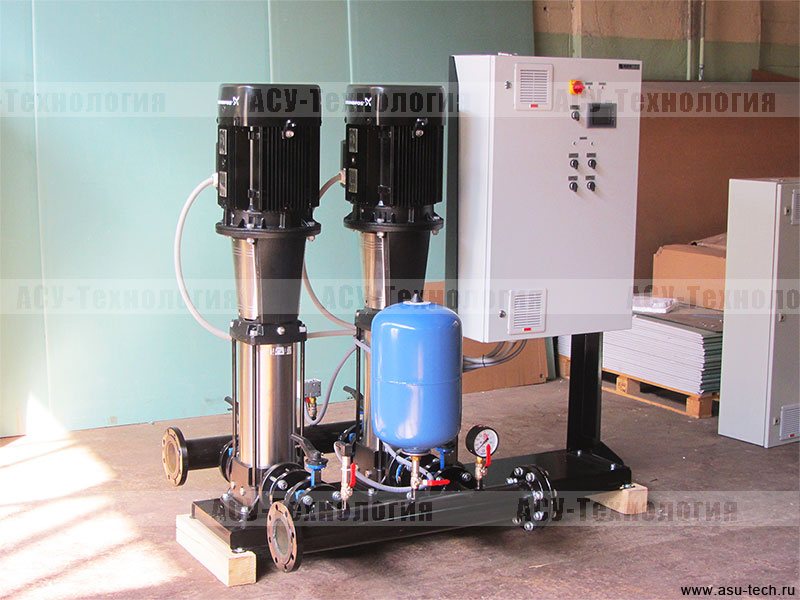

Насосная установка поддержания давления

Типы регулирования

В основном, существуют только два типа регулирования

  • Релейное - называют такой тип управления при котором включение насосов в работу происходит путём прямого подключения к сети питающего напряжения (сюда можно отнести и устройство плавного пуска и схему пуска звезда-треугольник т.к. они обеспечивают только плавное включение, но не управление). Плюс такого управления — низкая стоимость, а минусов достаточно много. Один из них — невозможность изменения текущей производительности работающего насоса (возможно только отключение). Также возможна ситуация с частым включением и отключением насосов при неверно подобранной рабочей точке, что достаточно "вредно" для насосов. Этой схеме присущи высокие пусковые токи;
  • Частотное регулирование - данный вариант управления позволяет поддерживать заданное значение давления, пусковые токи почти сравнимы с номинальными и количество включений/отключений насосов значительно ниже, но такое управление дороже по стоимости. Но мы получаем огромный выигрыш в качестве регулирования, что в дальнейшем сказывается и на качестве работы системы и её долговечности.

Возможные режимы работы

  • Непрерывный — в течении длительного промежутка времени, система постоянно находится в работе;
  • Периодичный — это режим при котором происходит поддержание наполнение или раскачка емкости, или резервуара;
  • Неравномерный — в системе поддерживается заданное значение давления при переменном расходе;
  • Кратковременный — характерен для систем пожаротушения и некоторых гибридных систем.

Конструкция и принцип работы

Установка повышения давления
  1. Насосы - основной элемент установки, который преобразует механическую энергию в гидродинамическую. Существуют разнообразные виды насосов, которые выбираются в зависимости от характеристик рабочей среды и требований к системе;
  2. Электродвигатель - приводит насос в действие. В зависимости от назначения могут использоваться как асинхронные, так и синхронные двигатели, а также специализированные приводы;
  3. Контрольные и регулирующие устройства - преобразователи частоты, пускатели, устройства плавного пуска, или иные устройства позволяющее управлять скоростью вращения двигателя насоса и тем самым поддерживать заданные параметры в системе;
  4. Трубопроводная обвязка - система труб, коллекторов, клапанов, фитингов и других соединительных элементов, которые соединяют насосы с остальной частью гидравлической системы;
  5. Автоматика управления - автоматизированными системами управления, которые обеспечивают мониторинг состояния установки, контроль подключённых датчиков и включение/выключение насосов в зависимости от давления в системе;
  6. Расширительные баки - могут быть предусмотрены для сглаживания гидроударов.

Выбор и расчет насосных установок

При проектировании насосных установок необходимо учитывать следующие факторы:

  1. Рабочую точку (расход и напор): Основные параметры, определяющие выбор насоса. Необходимо рассчитать максимальный и минимальный расход жидкости, а также требуемый при этом напор;
  2. Тип жидкости: Важно учитывать химические свойства жидкости, ее вязкость и температуру, поскольку это влияет на выбор материала насоса и его конструктивные особенности;
  3. Система управления: Определяет уровень автоматизации установки, способ управления и контроля параметров насосной установки;
  4. Энергоэффективность: При выборе важно учитывать возможность настройки на различные режимы работы для снижения потребления ресурсов, при сохранении производительности.

Все выпускаемое оборудование способно решать задачи водоснабжения любой сложности и объёма.

Инструкции по эксплуатации и технические характеристики насосных установок можно найти в соответствующих разделах нашего сайта.

Синонимы

  • Бустерная насосная станция.
