Устройство и принцип работы автоматики КНС

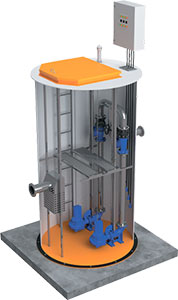

канализационная насосная станция

Канализационная насосная станция — технологический комплекс для перекачки сточных вод. Корпус КНС изготавливается из листовой стали с антикоррозийным покрытием. Сам корпус может быть круглым или прямоугольным, с противоосадочными откосами на днище.

В резервуаре КНС находятся погружные насосы. Их работа автоматизирована путем привязки к уровню жидкости в нижней части корпуса КНС. Для подачи сигналов на включение — выключение используются поплавковые, кондуктометрические или гидростатические (4…20 мА) датчики уровня, соединенные со шкафом управления КНС. Сам шкаф находится на поверхности в защитном кожухе.

Погружные насосы КНС, как правило, работают в режиме постоянной производительности, близкой к максимальной.

При управлении по сигналам поплавковых датчиков автоматика управления насосами КНС обеспечивает включение заданного количества насосов при наполнении резервуара до уровня второго поплавка, отключение насосов производится при снижении уровня стоков до первого (нижнего) поплавка. При повышении уровня стоков до третьего (верхнего) поплавка пускаются все разрешенные насосы, при повышении уровня до четвертого (аварийного) поплавка дублируется команда на впуск всех насосов и выдается аварийный сигнал.

При управлении по сигналам гидростатических датчиков управление насосами КНС производится по программируемым в блоке управления уровням стоков резервуара, что позволяет повысить количество уровней управления, обеспечив тем самым более точное управление уровнем стоков в резервуаре.

Помимо насосных агрегатов система автоматики КНС может управлять различными дополнительными устройствами, такими как мешалка, задвижки, грабельные устройства.

Системы автоматики КНС производства «АСУ-Технология» обеспечивают устойчивое управление погружными насосами по сигналам любых датчиков, а также включение шкафов управления в систему мониторинга и диспетчеризации.

Стандартный состав оборудования

  • Корпус с люком;
  • Лестница обслуживания;
  • Входной коллектор
  • Выходной коллектор;
  • Сороулавливающая корзина;
  • Станина для монтажа оборудования;
  • Насосная установка;
  • Направляющие трубы для опускания насосов;
  • Обратные клапаны и задвижки;
  • Площадка обслуживания;
  • Группа поплавковых выключателей.
