Насосная установка Grundfos Hydro MPC-F 3 CR 15-2

  • установка Grundfos MPC-F с тремя насосами
  • Общая информация

    Для уточнения стоимости оборудования под Ваши задачи, свяжитесь с нами по телефону +7(800)333-12-99, почте или используйте форму "Запрос аналога"
    Запрос аналога
    Срок поставки:Поставки остановлены
    Доставка по России:До терминала ТК
    Гарантия:24 месяца
    Производитель:Grundfos
    Код AsyID:108108-102

    Технические характеристики

    Питающее напряжение:3 фазы 380В ±15% / 50Гц
    Схема пуска:Каскадно от ПЧ
    Количество насосов:3 шт
    Мощность одного насоса:2.2 кВт

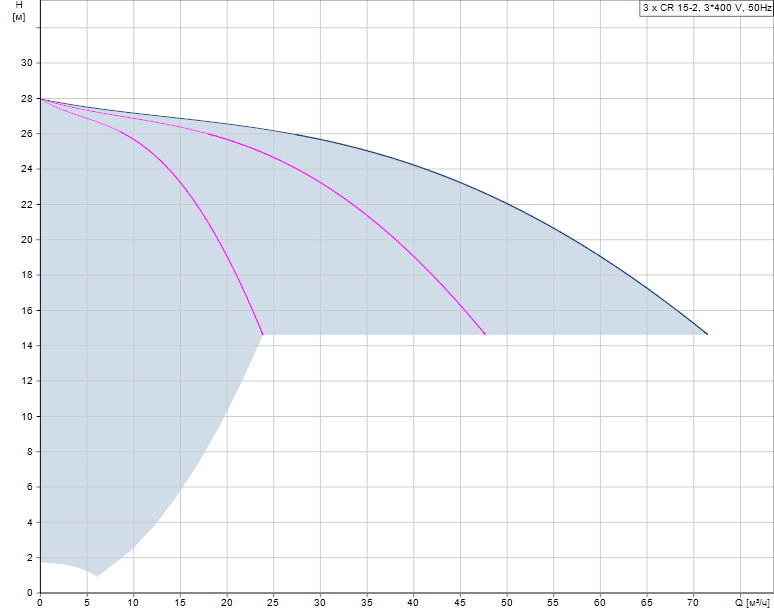

    Диапазон значений напора H:28.7...2.6 м
    Диапазон значений расхода Q:2.0...70.5 м3/ч
    Присоединение:DN 100
    Принудительная вентиляция:Есть
    Ручное управление насосами:Есть
    "Сухие контакты" состояния:Есть
    Удалённый доступ:RS-485
    Дополнительные модули:Ethernet, GPRS, SMS
    Вес оборудования:317 кг
    Степень защиты шкафа автоматики:IP54
    Температура эксплуатации:от +5°С до +40°С

Документация

Описание

Установка Grundfos Hydro MPC-F 3 CR 15-2 с вертикальными насосами CR обычно применяют в системах затрагивающих ирригацию или водоснабжение небольших домов и зданий. Особенность исполнения установок с литерой F - один из насосов управляется от внешнего преобразователя частоты, а остальные включаются в работу напрямую от сети.

Шкаф автоматики обеспечивает поддержание заданного значения давления в трубопроводной системе путем снижения или повышения частоты вращения насосного агрегата, электродвигатель которого подключён к преобразователю частоты, а также и включением в работу или отключением необходимых насосов. Очерёдность включения каждого из трех насосных агрегатов с мощностью двигателей 2.2 кВт происходит автоматически, в зависимости от нагрузки и времени наработки каждого.

Расшифровка типовых обозначений для оборудования Grundfos MPC-F N CR X-Y, где F - только один из насосов работает от ПЧ, все остальные включаются в работу напрямую от сети, N - суммарное количество насосов, CR X-Y - марка насосного агрегата.

Размещение установки Hydro MPC-F 3 CR 15-2 в помещении и введение её в эксплуатацию должно производиться с соблюдением принятых норм и правил.

Преимущества использования

  • Графическое отображение технологического процесса и его текущего состояния;
  • Отображение отказов каждого из трех насосов.

Комплект поставки

  • Насосы CR 15-2 - 3шт.;
  • Клапаны запорные - 6 шт.;
  • Гидроаккумуляторный бак - 1 шт.;
  • Напорный коллектор - 1 шт.;
  • Стрелочный манометр - 1 шт.;
  • Датчики давления (макс. значение - 10 Бар) - 1 шт.;
  • Клапаны обратные - 3 шт.;
  • Основание (станина) - 1 шт.;
  • Блок управления CU 351 - 1 шт.;
  • Шкаф автоматики Control MPC - 1 шт.;
  • Коллектор подающий (всасывающий) - 1 шт.;
  • Датчик "сухого хода" - 1 шт..

Эксплуатационные ограничения

  • Температура жидкости — не более 120°С
  • Макс. давление на выходе — 16 Бар
