Шкаф управления БКН

Шкаф управления насосами БКН

Оборудование предназначено для управления насосными агрегатами повышения давления, скважинными (погружными) или канализационными насосами. Выбор функции управления производится пользователем от панели оператора. Все шкафы БКН поставляются в комплектации, обеспечивающей управление всеми видами перечисленных насосов.

Отличительные особенности:

  • Возможность выбора функции управления
    • ШУН - поддержание диапазона давления по сигналам аналогового датчика;
    • ШУСН - наполнение ёмкости по сигналам поплавковых датчиков;
    • ШУНК - опорожнение ёмкости по сигналам поплавковых датчиков.
  • Оптимальный алгоритм управления для каждой из функций;
  • Интеграция в любую SCADA-систему без аппаратного и программного расширения;
  • Удалённый доступ по интерфейсу RS-485;
  • Наличие архивов отказов и событий.
Наименование продукции
серия БКН
Мощность одного
насоса, кВт
Количество
насосов, шт
Номинальные
параметры
БКН1-0.370.37 кВт1 шт380В / 1.1А / 50ГцПерейти
БКН2-0.370.37 кВт2 шт380В / 2.1А / 50ГцПерейти
БКН3-0.370.37 кВт3 шт380В / 3.2А / 50ГцПерейти
БКН1-0.550.55 кВт1 шт380В / 1.5А / 50ГцПерейти
БКН2-0.550.55 кВт2 шт380В / 3.1А / 50ГцПерейти
БКН3-0.550.55 кВт3 шт380В / 4.6А / 50ГцПерейти
БКН1-0.750.75 кВт1 шт380В / 2.1А / 50ГцПерейти
БКН2-0.750.75 кВт2 шт380В / 4.1А / 50ГцПерейти
БКН3-0.750.75 кВт3 шт380В / 6.2А / 50ГцПерейти
БКН1-1.11.1 кВт1 шт380В / 2.9А / 50ГцПерейти
БКН2-1.11.1 кВт2 шт380В / 5.8А / 50ГцПерейти
БКН3-1.11.1 кВт3 шт380В / 8.7А / 50ГцПерейти
БКН1-1.51.5 кВт1 шт380В / 3.9А / 50ГцПерейти
БКН2-1.51.5 кВт2 шт380В / 7.7А / 50ГцПерейти
БКН3-1.51.5 кВт3 шт380В / 11.6А / 50ГцПерейти
БКН1-2.22.2 кВт1 шт380В / 5.5А / 50ГцПерейти
БКН2-2.22.2 кВт2 шт380В / 11.0А / 50ГцПерейти
БКН3-2.22.2 кВт3 шт380В / 16.5А / 50ГцПерейти
БКН1-3.03 кВт1 шт380В / 7.3А / 50ГцПерейти
БКН2-3.03 кВт2 шт380В / 14.6А / 50ГцПерейти
БКН3-3.03 кВт3 шт380В / 22.0А / 50ГцПерейти
БКН1-4.04 кВт1 шт380В / 9.5А / 50ГцПерейти
БКН2-4.04 кВт2 шт380В / 19.1А / 50ГцПерейти
БКН3-4.04 кВт3 шт380В / 28.6А / 50ГцПерейти
БКН1-5.55.5 кВт1 шт380В / 12.8А / 50ГцПерейти
БКН2-5.55.5 кВт2 шт380В / 25.5А / 50ГцПерейти
БКН3-5.55.5 кВт3 шт380В / 38.3А / 50ГцПерейти
БКН1-7.57.5 кВт1 шт380В / 17.0А / 50ГцПерейти
БКН2-7.57.5 кВт2 шт380В / 33.9А / 50ГцПерейти
БКН3-7.57.5 кВт3 шт380В / 50.9А / 50ГцПерейти

Технические характеристики

Управление насосами по датчикам
  • в режиме «ШУН» - до 2 датчиков давления 4-20мА
  • в режиме «ШУСН» - до 4 датчиков уровня
  • в режиме «ШУНК» - до 4 датчиков уровня
Количество насосовдо 3
Пуск насосовпрямой
Мощность насосовдо 7.5кВт
Защита насосовот короткого замыкания,
по состоянию термисторных датчиков,
состоянию свободно программируемых входов
Панель оператора3.5" цветная touch-screen
Счётчик наработкидля каждого насоса
Архивыотказов и событий
Внешний интерфейс и протокол обменаRS-485, Modbus-RTU
Степень защитыне ниже IP54

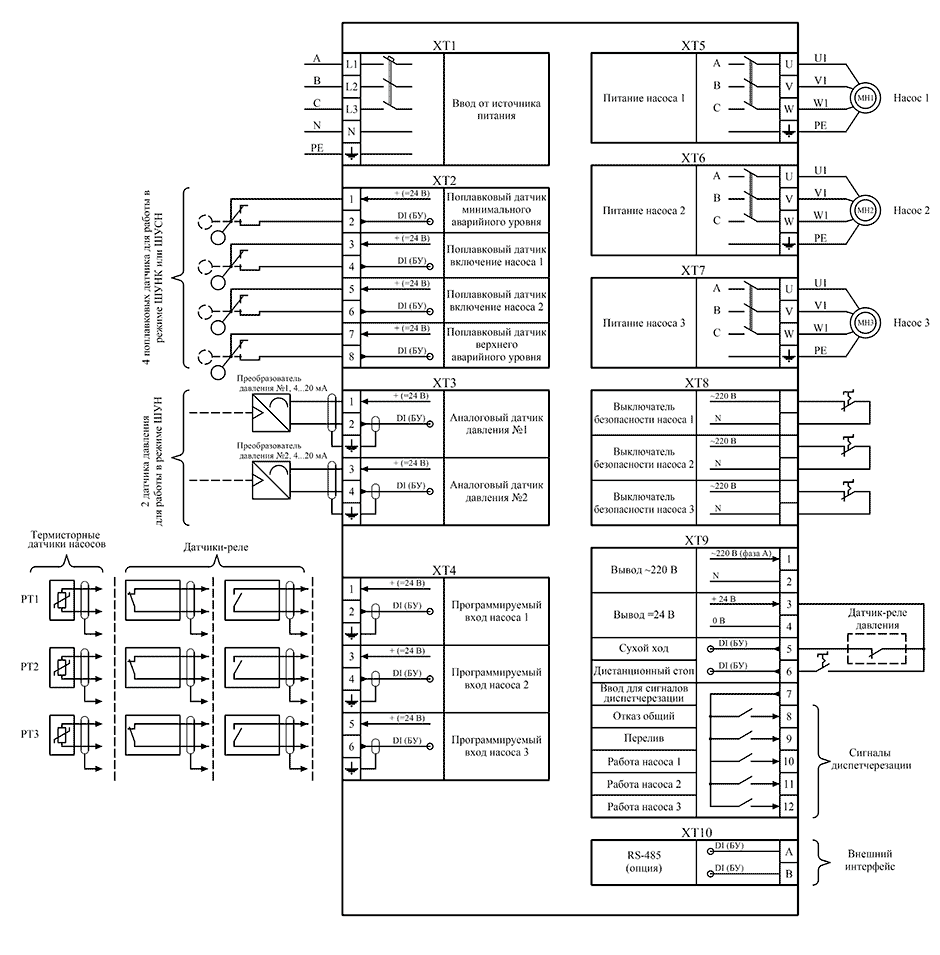

Схема внешних подключений

Схема внешних подключений для шкафа БКН
