Шкафы управления пожарными насосами КРН(П) ШПН

Шкаф управления пожарными насосами КРН(П) 2 ШПНКомпоновка и размещение элементов внутри шкафа КРН(П) 2 ШПН
Внешний вид панели контроллера с текстовым экраномИконка для изображения Scada-система
* Изображение приведено для примера внешнего вида продукции

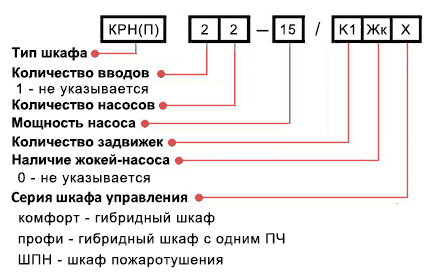

Расшифровка обозначения шкафа КРН(П) ШПН

Шкафы управления пожарными насосами предназначены для автоматического включения в работу всех разрешённых насосов при поступлении сигнала «ПОЖАР» по любому из информационных каналов. Пуск насосов, в зависимости от исполнения шкафа, может осуществляться как напрямую от сети, так и по схеме звезда-треугольник или УПП. Предусмотрена возможность ручного включения любого из насосов, которую в основном рационально использовать при тестовой прокрутке.


Отличительные особенности:

  • Символьная ЖК-панель
  • Контроль линий на обрыв и КЗ;
  • Управление задвижками;
  • Ведение журнала отказов и событий;
  • Бесплатная SCADA-система;
  • Удалённый доступ по RS-485, GPRS, Ethernet.
* Для удобства поиска используйте Фильтр
Наименование продукции
серия ШПН
Мощность одного
насоса, кВт
Количество
насосов, шт
Номинальные
параметры
КРН(П)22-0.75/К1 ШПН0.75 кВт2 штдо 3.4А / 380В, 50ГцПодробнее
КРН(П)23-0.75/К1 ШПН0.75 кВт3 штдо 5.1А / 380В, 50ГцПодробнее
КРН(П)24-0.75/К1 ШПН0.75 кВт4 штдо 6.8А / 380В, 50ГцПодробнее
КРН(П)25-0.75/К1 ШПН0.75 кВт5 штдо 8.4А / 380В, 50ГцПодробнее
КРН(П)26-0.75/К1 ШПН0.75 кВт6 штдо 10.1А / 380В, 50ГцПодробнее
КРН(П)22-1.1/К1 ШПН1.1 кВт2 штдо 4.6А / 380В, 50ГцПодробнее
КРН(П)23-1.1/К1 ШПН1.1 кВт3 штдо 6.8А / 380В, 50ГцПодробнее
КРН(П)24-1.1/К1 ШПН1.1 кВт4 штдо 9.1А / 380В, 50ГцПодробнее
КРН(П)25-1.1/К1 ШПН1.1 кВт5 штдо 11.4А / 380В, 50ГцПодробнее
КРН(П)26-1.1/К1 ШПН1.1 кВт6 штдо 13.7А / 380В, 50ГцПодробнее
КРН(П)22-1.5/К1 ШПН1.5 кВт2 штдо 5.9А / 380В, 50ГцПодробнее
КРН(П)23-1.5/К1 ШПН1.5 кВт3 штдо 8.9А / 380В, 50ГцПодробнее
КРН(П)24-1.5/К1 ШПН1.5 кВт4 штдо 11.8А / 380В, 50ГцПодробнее
КРН(П)25-1.5/К1 ШПН1.5 кВт5 штдо 14.8А / 380В, 50ГцПодробнее
КРН(П)26-1.5/К1 ШПН1.5 кВт6 штдо 17.7А / 380В, 50ГцПодробнее
КРН(П)22-2.2/К1 ШПН2.2 кВт2 штдо 8.3А / 380В, 50ГцПодробнее
КРН(П)23-2.2/К1 ШПН2.2 кВт3 штдо 12.4А / 380В, 50ГцПодробнее
КРН(П)24-2.2/К1 ШПН2.2 кВт4 штдо 16.5А / 380В, 50ГцПодробнее
КРН(П)25-2.2/К1 ШПН2.2 кВт5 штдо 20.7А / 380В, 50ГцПодробнее
КРН(П)26-2.2/К1 ШПН2.2 кВт6 штдо 24.8А / 380В, 50ГцПодробнее
КРН(П)22-3.0/К1 ШПН3 кВт2 штдо 11.0А / 380В, 50ГцПодробнее
КРН(П)23-3.0/К1 ШПН3 кВт3 штдо 16.5А / 380В, 50ГцПодробнее
КРН(П)24-3.0/К1 ШПН3 кВт4 штдо 21.9А / 380В, 50ГцПодробнее
КРН(П)25-3.0/К1 ШПН3 кВт5 штдо 27.4А / 380В, 50ГцПодробнее
КРН(П)26-3.0/К1 ШПН3 кВт6 штдо 32.9А / 380В, 50ГцПодробнее
КРН(П)22-4.0/К1 ШПН4 кВт2 штдо 14.3А / 380В, 50ГцПодробнее
КРН(П)23-4.0/К1 ШПН4 кВт3 штдо 21.5А / 380В, 50ГцПодробнее
КРН(П)24-4.0/К1 ШПН4 кВт4 штдо 28.7А / 380В, 50ГцПодробнее
КРН(П)25-4.0/К1 ШПН4 кВт5 штдо 35.9А / 380В, 50ГцПодробнее
КРН(П)26-4.0/К1 ШПН4 кВт6 штдо 43.0А / 380В, 50ГцПодробнее
КРН(П)22-5.5/К1 ШПН5.5 кВт2 штдо 19.4А / 380В, 50ГцПодробнее
КРН(П)23-5.5/К1 ШПН5.5 кВт3 штдо 29.1А / 380В, 50ГцПодробнее
КРН(П)24-5.5/К1 ШПН5.5 кВт4 штдо 38.8А / 380В, 50ГцПодробнее
КРН(П)25-5.5/К1 ШПН5.5 кВт5 штдо 48.5А / 380В, 50ГцПодробнее
КРН(П)26-5.5/К1 ШПН5.5 кВт6 штдо 58.2А / 380В, 50ГцПодробнее
КРН(П)22-7.5/К1 ШПН7.5 кВт2 штдо 26.2А / 380В, 50ГцПодробнее
КРН(П)23-7.5/К1 ШПН7.5 кВт3 штдо 39.2А / 380В, 50ГцПодробнее
КРН(П)24-7.5/К1 ШПН7.5 кВт4 штдо 52.3А / 380В, 50ГцПодробнее
КРН(П)25-7.5/К1 ШПН7.5 кВт5 штдо 65.4А / 380В, 50ГцПодробнее
КРН(П)26-7.5/К1 ШПН7.5 кВт6 штдо 78.5А / 380В, 50ГцПодробнее
КРН(П)22-11/ЗТ/К1 ШПН11 кВт2 штдо 38.0А / 380В, 50ГцПодробнее
КРН(П)23-11/ЗТ/К1 ШПН11 кВт3 штдо 57.0А / 380В, 50ГцПодробнее
КРН(П)24-11/ЗТ/К1 ШПН11 кВт4 штдо 76.0А / 380В, 50ГцПодробнее
КРН(П)25-11/ЗТ/К1 ШПН11 кВт5 штдо 95.0А / 380В, 50ГцПодробнее
КРН(П)26-11/ЗТ/К1 ШПН11 кВт6 штдо 113.9А / 380В, 50ГцПодробнее
КРН(П)22-15/ЗТ/К1 ШПН15 кВт2 штдо 51.5А / 380В, 50ГцПодробнее
КРН(П)23-15/ЗТ/К1 ШПН15 кВт3 штдо 77.2А / 380В, 50ГцПодробнее
КРН(П)24-15/ЗТ/К1 ШПН15 кВт4 штдо 103.0А / 380В, 50ГцПодробнее
КРН(П)25-15/ЗТ/К1 ШПН15 кВт5 штдо 128.7А / 380В, 50ГцПодробнее
КРН(П)26-15/ЗТ/К1 ШПН15 кВт6 штдо 154.5А / 380В, 50ГцПодробнее
КРН(П)22-18.5/ЗТ/К1 ШПН18.5 кВт2 штдо 71.2А / 380В, 50ГцПодробнее
КРН(П)23-18.5/ЗТ/К1 ШПН18.5 кВт3 штдо 106.8А / 380В, 50ГцПодробнее
КРН(П)24-18.5/ЗТ/К1 ШПН18.5 кВт4 штдо 142.4А / 380В, 50ГцПодробнее
КРН(П)25-18.5/ЗТ/К1 ШПН18.5 кВт5 штдо 178.0А / 380В, 50ГцПодробнее
КРН(П)26-18.5/ЗТ/К1 ШПН18.5 кВт6 штдо 213.7А / 380В, 50ГцПодробнее
КРН(П)22-22/ЗТ/К1 ШПН22 кВт2 штдо 84.5А / 380В, 50ГцПодробнее
КРН(П)23-22/ЗТ/К1 ШПН22 кВт3 штдо 126.8А / 380В, 50ГцПодробнее
КРН(П)24-22/ЗТ/К1 ШПН22 кВт4 штдо 169.0А / 380В, 50ГцПодробнее
КРН(П)25-22/ЗТ/К1 ШПН22 кВт5 штдо 211.3А / 380В, 50ГцПодробнее
КРН(П)26-22/ЗТ/К1 ШПН22 кВт6 штдо 253.5А / 380В, 50ГцПодробнее
КРН(П)22-30/ЗТ/К1 ШПН30 кВт2 штдо 114.9А / 380В, 50ГцПодробнее
КРН(П)23-30/ЗТ/К1 ШПН30 кВт3 штдо 172.3А / 380В, 50ГцПодробнее
КРН(П)24-30/ЗТ/К1 ШПН30 кВт4 штдо 229.8А / 380В, 50ГцПодробнее
КРН(П)25-30/ЗТ/К1 ШПН30 кВт5 штдо 287.2А / 380В, 50ГцПодробнее
КРН(П)26-30/ЗТ/К1 ШПН30 кВт6 штдо 344.7А / 380В, 50ГцПодробнее
КРН(П)22-37.5/П/К1 ШПН37.5 кВт2 штдо 143.4А / 380В, 50ГцПодробнее
КРН(П)23-37.5/П/К1 ШПН37.5 кВт3 штдо 215.1А / 380В, 50ГцПодробнее
КРН(П)24-37.5/П/К1 ШПН37.5 кВт4 штдо 286.8А / 380В, 50ГцПодробнее
КРН(П)25-37.5/П/К1 ШПН37.5 кВт5 штдо 358.5А / 380В, 50ГцПодробнее
КРН(П)26-37.5/П/К1 ШПН37.5 кВт6 штдо 430.1А / 380В, 50ГцПодробнее
КРН(П)22-45/П/К1 ШПН45 кВт2 штдо 171.9А / 380В, 50ГцПодробнее
КРН(П)23-45/П/К1 ШПН45 кВт2 штдо 171.9А / 380В, 50ГцПодробнее
КРН(П)24-45/П/К1 ШПН45 кВт2 штдо 171.9А / 380В, 50ГцПодробнее
КРН(П)25-45/П/К1 ШПН45 кВт2 штдо 171.9А / 380В, 50ГцПодробнее
КРН(П)26-45/П/К1 ШПН45 кВт2 штдо 171.9А / 380В, 50ГцПодробнее
КРН(П)22-55/П/К1 ШПН55 кВт2 штдо 209.9А / 380В, 50ГцПодробнее
КРН(П)23-55/П/К1 ШПН55 кВт3 штдо 314.8А / 380В, 50ГцПодробнее
КРН(П)24-55/П/К1 ШПН55 кВт4 штдо 419.7А / 380В, 50ГцПодробнее
КРН(П)25-55/П/К1 ШПН55 кВт5 штдо 524.6А / 380В, 50ГцПодробнее
КРН(П)26-55/П/К1 ШПН55 кВт6 штдо 629.6А / 380В, 50ГцПодробнее
КРН(П)22-75/П/К1 ШПН75 кВт2 штдо 285.8А / 380В, 50ГцПодробнее
КРН(П)23-75/П/К1 ШПН75 кВт3 штдо 428.7А / 380В, 50ГцПодробнее
КРН(П)24-75/П/К1 ШПН75 кВт4 штдо 571.6А / 380В, 50ГцПодробнее
КРН(П)25-75/П/К1 ШПН75 кВт5 штдо 714.5А / 380В, 50ГцПодробнее
КРН(П)26-75/П/К1 ШПН75 кВт6 штдо 857.4А / 380В, 50ГцПодробнее

Общее описание для шкафов КРН(П) ШПН можно найти по ссылке.

Особенности

  • Возможно изготовление с различными схемами пуска насосов;
  • Работа с разнообразными системами сигнализации;
  • Три различных независимых канала для поступления сигнала о пожаре;
  • Возможность дистанционного пуска;
  • Веденеи архив отказов;
  • Управление задвижками.

Автоматика управления насосами пожаротушения

Шкаф управления пожарными насосами

Любое современное здание с водоснабжением оснащается контурами пожаротушения. В качестве средства тушения пожара используется вода. Сами системы пожаротушения подразделяют на дренчерные и спринклерные (по принципу включения насосов в автоматическом режиме). Общей для обеих систем является необходимость в обеспечении доступности большого объёма вода, а так же снабжении электроэнергией достаточной мощности и высокого уровня надежности.

При различных возгораниях возможны сильные перепады напряжения в питающей электросети, даже короткие замыкания или вообще отключения и т. д. Это может стать причиной сбоя в работе оборудования. Для гарантии бесперебойности работы оборудования, необходимо использовать только сертифицированные шкафы управления насосами пожаротушения. Они должны соответствовать государственным техническим регламентам и обеспечивать программный выбор алгоритма работы и резервирования.

В автоматическом режиме, включение в работу насосов пожаротушения осуществляется либо по сигналу от реле давления в спринклерных системах, либо при использовании кнопки «Пожар» на панели управления шкафа или при получении соответствующего сигнала от контрольно - приемного пункта системы сигнализации (пожарных извещателей) в дренчерых системах. В спринклерных системах основной насос запускается в случае падения давления в трубопроводной системе (при подаче сигнала от соответствующего реле).

Автоматика управления обеспечивает пуск резервных насосов в случае отказа основных. Отключение работающих насосов производится только вручную.
