Описание
Устройство УПП серии MCD2 предназначено для плавного запуска и остановки электродвигателя (ЭД). УПП обеспечивают точное и плавное управление скоростью, что позволяет снизить нагрузку на электросеть и увеличить срок службы оборудования. Оно ориентировано на управление насосами и вентиляторами. Данное оборудование осуществляет управление электродвигателем мощностью 37кВт и обеспечивает его защиту:
от замыкания на землю, от перегрева тиристоров, от скачков напряжения, от превышения или снижения входного напряжения, от КЗ/перенапряжения, от обрыва любой из фаз питающего напряжения, от перегрева электродвигателя во время пуска.
Применение
- Центробежные и погружные насосы;
- Винтовые компрессоры;
- Дробилки;
- Вентиляторы.

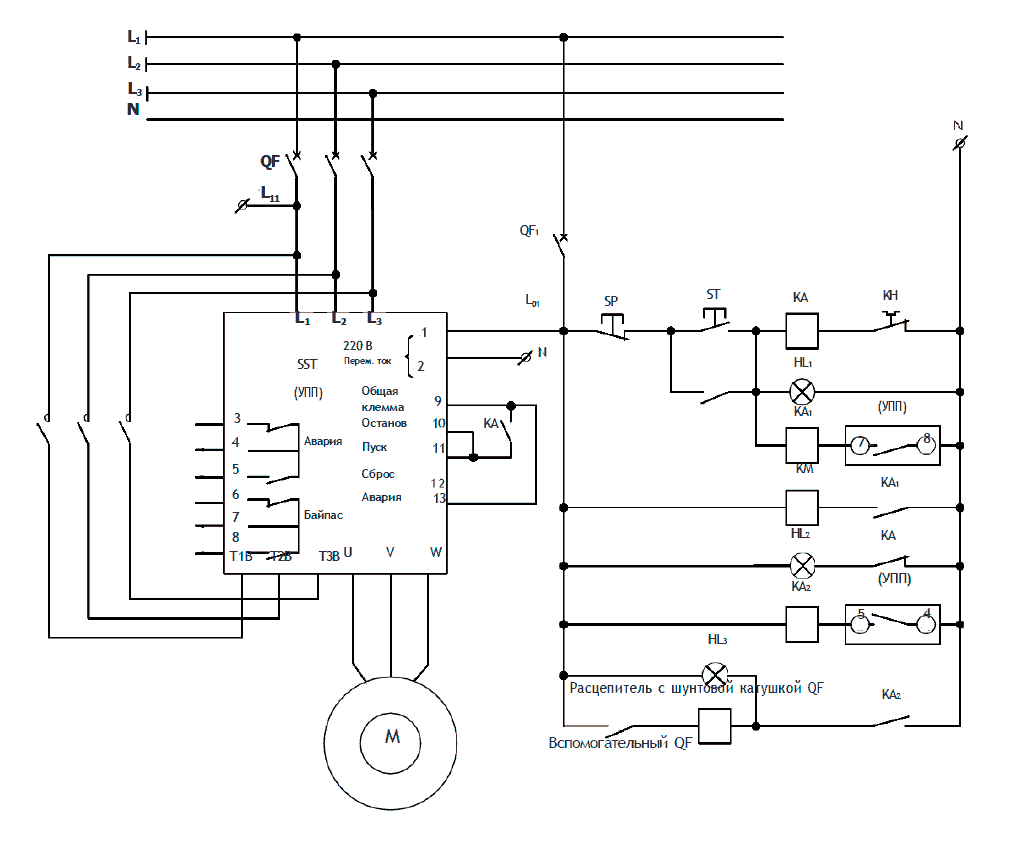

Схема подключения
Функциональные возможности
- Специальные рампы разгона и торможения для насосов.
Эксплуатационные ограничения
- Вдали от источников электромагнитных помех;
- При отсутствии агрессивных газов и жидкостей;
- Эксплуатация в помещениях без попадания прямых солнечных лучей и пыли;
- Относительная влажность ниже 90% без выпадения конденсата;
- Температура эксплуатации от 0°C до +50°C;
- Температура хранения от -10°C до +70°C;
- Вибрация не должна превышать 0,5 g.
