Гибридная установка Hydro AT(П)-F 4CR 95-3-2 «профи»

Документация

	Руководство по эксплуатации
	Размер файла: 2.52 Мбайт

	Декларация о соответствии ЕАЭС № RU Д-RU.РА08.В.23486/22 (до 21 ноября 2027 г.)
	Декларация о соответствии насосных установок пожаротушения

	Сертификат соответствия RU.НВ77.В.00422/23 (до 09 марта 2028 г.)
	Шкафы управления пожарные

Другие варианты исполнения

• Возможно использовать насосы любого производителя - WILO, CNP, EBARA, Lowara и др.;
• Изготовление только шкафа управления;
• Со встроенным АВР (автоматический ввод резерва);
• Модульное исполнение.

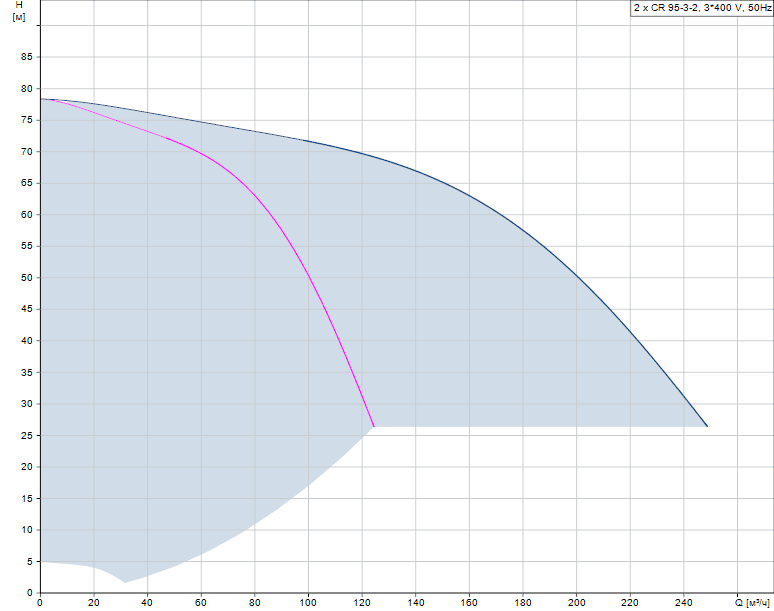

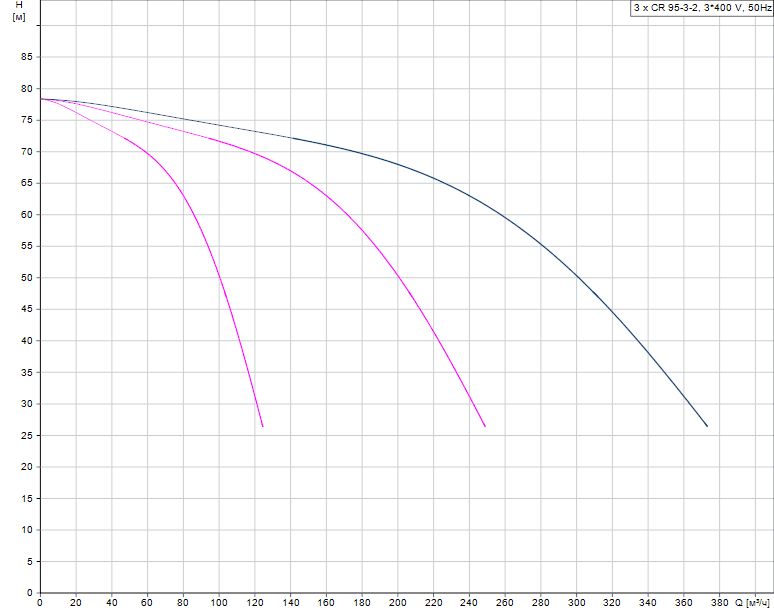

Диаграммы характеристик

Описание

Гибридную установку пожаротушения Hydro AT(П)-F 4CR 95-3-2 «профи» широко применяют не только в сфере пожаротушения, при локализации и ликвидации пожаров, но и решения задач повышения давления в трубопроводной сети зданий. При поступлении сигнала «ПОЖАР» автоматика реализует заданный алгоритм управления задвижками и производит каскадное подключение к сети питающего напряжения разрешённое число насосов (максимальное значение не более четырех) с мощностью электродвигателей 18.5 кВт.

Включение в работу насосов в режиме «Водоснабжение» производится с использованием преобразователя частоты, что гарантирует отсутствие гидроударов. Если данный режим работы не разрешён, то установка находится в дежурном режиме и производит периодическую проверку работоспособности каждого разрешённого к работе насоса - «тестовая прокрутка».

Данное оборудование позволяет получать данные о работе и состоянии насосной установки и дальнейшего их отображения в любой SCADA-системе по протоколам Modbus, CAN посредством RS-485 интерфейса. Для более простой реализации систем мониторинга, в шкафу автоматики предусмотрены беспотенциальные контакты.

Электротехнический шкаф автоматики, входящий в состав установки, имеет степень защиты не ниже IP54.

Дополнительные параметры

Скорость вращения: 2900об./мин.;

Подключение к сети: 3*380 В / 50 Гц;

Количество ПЧ: 1;

Степень защиты шкафа автоматики: IP54.

Режимы работы станции

• Дежурный режим при отсутствии сигнала «ПОЖАР»;
• Режим тестовой прокрутки каждого из 4 насосов;
• Режим функционального резервирования ПЧ;
• Режим прямого пуска;
• Режим «Водоснабжение» (каскадный пуск насосов от преобразователя);
• Режим «Пожаротушение» (пуск насосов по схеме звезда-треугольник)

Отличительные особенности

Информационные каналы сигнала «ПОЖАР»:

• Датчик–реле давления в напорном коллекторе жокей-насоса;
• Аналоговый датчик давления (разность давлений) в выходной магистрали.
• Внешняя система сигнализации.

Схемы перехода из состояния «Пожаротушение»:

• Ручной останов;
• По команде диспетчера;
• Каскадный останов необходимого числа насосов и переход в исходное состояние.

Комплект поставки

• Насосы CR 95-3-2 - 4 шт.;
• Стрелочный манометр - 1 шт.;
• Руководство по эксплуатации - 1 шт.;
• Шкаф управления насосами - 1 шт.;
• Датчик давления (4-20мА) - 1 шт.;
• Датчик сухого хода - 1 шт.;
• Затвор поворотный - 8 шт.;
• Клапан обратный - 4 шт.;
• Плита (станина) - 1 шт.;
• Коллектор всасывающий (подающий) - 1 шт.;
• Коллектор выходной (напорный) - 1 шт.

Эксплуатационные ограничения

• Температура жидкости — не более 120°С;
• Макс. давление на выходе — 16 Бар.
