Насосная установка Hydro AT-F 3CR 15-6 «профи»

  • Насосная установка Hydro AT-F 3 «профи»
    Внешний вид панели контроллера с цветным экраномПример внешнего вида Scada-системы
    * Изображение приведено для примера внешнего вида продукции
  • Общая информация

    Пожалуйста, для уточнения стоимости оборудования под Ваши задачи, свяжитесь с нами по телефону +7(800)333-12-99, почте или используйте форму "Уточнить цену"
    Уточнить цену
    Срок поставки:По запросу
    Доставка по России:До терминала ТК
    Гарантия:24 месяца
    Производитель:ГК «АСУ-Технология»
    Производитель насосов:Grundfos
    Код AsyID:102108-91

    Технические характеристики

    Питающее напряжение:3 фазы 380В ±15% / 50Гц
    Схема пуска:Каскадно от ПЧ
    Количество насосов:3 шт
    Мощность одного насоса:5.5 кВт
    Диапазон значений напора H:80.8...7.3 м
    Диапазон значений расхода Q:2.0...71.5 м3/ч
    Присоединение:DN100
    Принудительная вентиляция:Есть
    Ручное управление насосами:Есть
    "Сухие контакты" состояния:Есть
    Удалённый доступ:RS-485
    Дополнительные модули:Ethernet, GPRS, SMS
    Степень защиты шкафа автоматики:IP54
    Температура эксплуатации:от +5°С до +40°С

Документация

Варианты исполнения

  • Повышенная температура эксплуатации до +50°С;
  • Степень защиты выше IP54;
  • Изготовление с насосами любого производителя, например CNP, Calpeda, Lowara и др.;
  • С встроенным АВР по питанию (автоматический ввод резерва);
  • Изготовление только шкафа управления.

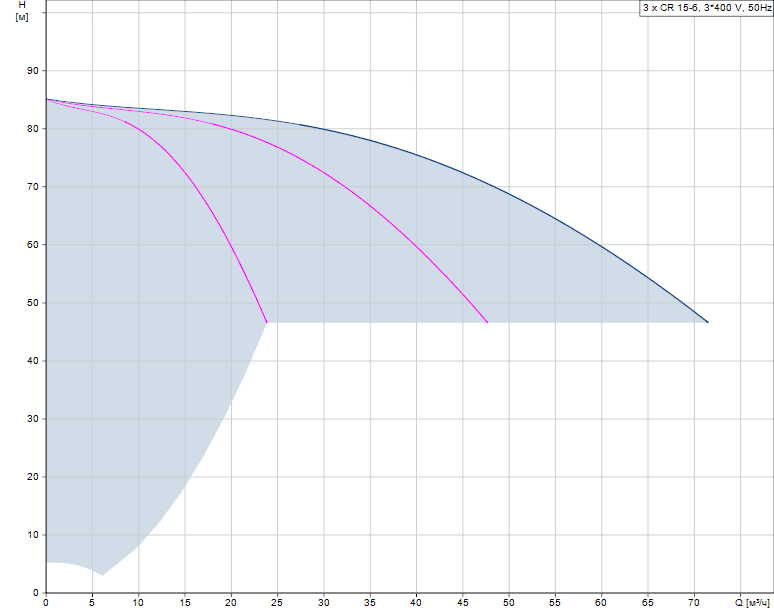

График характеристик

График характеристик Hydro AT-F 3CR 15-6 «профи» от производителя ГК «АСУ-Технология»

Описание

Установка Hydro AT-F 3CR 15-6 «профи», с одним частотным преобразователем и насосами CR 15-6 (или аналогами), применяется в бытовых или промышленных системах с целью поддержания заданного значения давления в трубопроводной сети.

Автоматика управления поддерживает требуемое значение в системе путём регулировки частоты вращения насоса, подключённого к преобразователю частоты (ПЧ), а также и изменением количества работающих насосов. Так как в системе присутствует только один ПЧ, то в основном режиме автоматического регулирования, запуск каждого из трех насосов производится от ПЧ только после того, как будет достигнута максимальная скорость вращения предыдущего и дальнейшего подключения его напрямую к сети питающего напряжения, используя кинетическую энергию вращения.

При работе реализуется такой алгоритм включения и отключения каждого из трех насосов, который обеспечивает равномерную выработку их ресурса и предусматривает два способа чередования: принудительный или функциональный останов комплекса.

Любой насос, в штатном режиме, может быть включен или выключен из работы диспетчером от HMI-панели шкафа управления в любом режиме работы.

Данное оборудование водоснабжения может быть интегрировано в любые SCADA-системы по протоколу Modbus-RTU, Modbus TCP/IP или на уровне беспотенциальных контактов, без аппаратного и программного расширения.

Комплект поставки

  • Насосы Grundfos CR 15-6 - 3 шт.;
  • Коллектор выходной (напорный) - 1 шт.;
  • Манометры избыточного давления - 1 шт.;
  • GSM модем для отправки SMS (опционально) - 1 шт.;
  • Плита (основание) - 1 шт.;
  • Руководство по монтажу и эксплуатации - 1 шт.;
  • Шкаф управления насосами - 1 шт.;
  • Датчик давления - 1 шт.;
  • Датчик сухого хода - 1 шт.;
  • Поворотные затворы - 6 шт.;
  • Клапаны обратные - 3 шт.;
  • Мембранный бак, 25 л - 1 шт.;
  • Коллектор всасывающий - 1 шт..

Условия эксплуатации

  • Температура жидкости — не более 120°С;
  • Максимальное давление на выходе - 16 Бар.
