Насосная установка Hydro AT-S 3CR 1-17 «стандарт»

  • Насосная установка Hydro AT-S 3 «стандарт»
    Внешний вид панели контроллера с цветным экраномПример внешнего вида Scada-системы
    * Изображение приведено для примера внешнего вида продукции
  • Оборудование изготавливается под заказ, для уточнения стоимости и сроков, пожалуйста, свяжитесь с нами.
    Отправить заявку
    Срок поставки:По запросу
    Гарантия:24 месяца
    Производитель:ГК «АСУ-Технология»
    Производитель насосов:Grundfos
    Код AsyID:1318-9
    Самовывоз с производства:МО, г.Балашиха
    Доставка по России:До пункта выдачи ТК
    Технические характеристики
    Питающее напряжение:3 фазы 380В ±15% / 50Гц
    Схема пуска:Напрямую от сети
    Количество насосов:3 шт
    Мощность одного насоса:1.1 кВт
    Диапазон значений напора H:103.1...52.1 м
    Диапазон значений расхода Q:0.7...7.2 м3/ч
    Присоединение:DN65
    Ручное управление насосами:Есть
    "Сухие контакты" состояния:Есть
    Интерфейсы связи:Ethernet, RS-485
    Дополнительные модули:GPRS, SMS
    Степень защиты шкафа автоматики:IP54
    Температура эксплуатации:от +5°С до +40°С
ДокументацияВарианты исполнения
  • Повышенная температура эксплуатации до +50°С;
  • Степень защиты выше IP54;
  • Изготовление с насосами любого производителя, например CNP, Calpeda, Lowara и др.;
  • С встроенным АВР по питанию (автоматический ввод резерва);
  • Изготовление только шкафа управления.

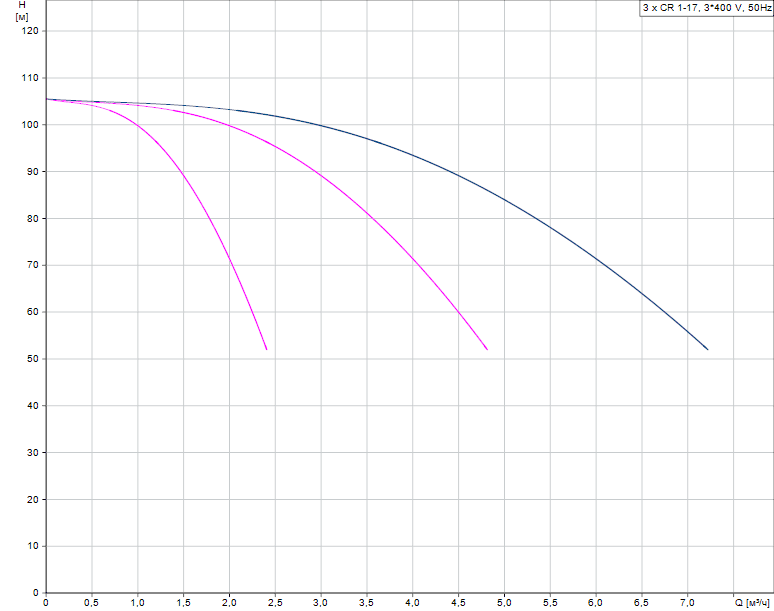

График характеристик Hydro AT-S 3CR 1-17 «стандарт»

График характеристик Hydro AT-S 3CR 1-17 «стандарт» от производителя ГК «АСУ-Технология»
Описание

Установка Hydro AT-S 3CR 1-17 «стандарт» с прямым пуском насосов, применяется в различных системах водоснабжения - для работы в заданном интервале давления, а в системах водоотведения - для поддержания заданного уровня в резервуаре. Насосная установка может работать в любом закрытом, отапливаемом помещении, в котором достаточно места для монтажа данного оборудования.

Система, при работе в автоматическом режиме, поддерживает заданное значение или уровень путем прямого пуска или останова необходимого числа насосов из трех максимально возможных.

Автоматика управления реализует такой алгоритм включения и отключения, который обеспечивает равномерную выработку ресурса всех насосных агрегатов и предусматривает два способа их чередования: принудительный или функциональный останов комплекса.

Каждый из трех насосов, в штатном режиме может быть включен или выключен из работы оператором с панели шкафа управления насосами.

Оборудование возможно интегрировать в любые SCADA-системы по протоколу Modbus, CAN или используя беспотенциальные контакты, без аппаратного и программного расширения.

Комплект поставки
  • Насосы Grundfos CR 1-17 - 3шт.;
  • Плита-основание - 1шт.;
  • Шкаф автоматики для насосов - 1шт.;
  • Датчики давления (4-20мА) - 1шт.;
  • Защита от сухого хода - 1шт.;
  • Затвор поворотный - 6шт.;
  • Клапан обратный - 3шт.;
  • Мембранный бак, объём 25 л - 1шт.;
  • Коллектор всасывающий (подающий) - 1шт.;
  • Коллектор выходной (напорный) - 1шт.;
  • Манометры избыточного давления - 1шт..
Условия эксплуатации
  • Температура жидкости — не более 120°С;
  • Максимальное давление на выходе - 16 Бар.
