Щит управления тягодутьевыми механизмами

Содержание:

Функциональное назначение

Щит управления тягодутьевыми механизмами (ЩУ-ТДМ) предназначен для поддержания заданного соотношения «газ-воздух» в паровых и водогрейных котлах за счет управления производительностью работы двух вентиляторов и одного дымососа в соответствие с заданным алгоритмом, а также направляющими аппаратами газовоздушных трактов каждого агрегата подачей управляющих сигналов на соответствующие механизмы МЭО (МЭО1...МЭО3). Алгоритмы управления тягодутьевыми механизмами и направляющими аппаратами реализуются по сигналам внешних датчиков напора и разрежения.

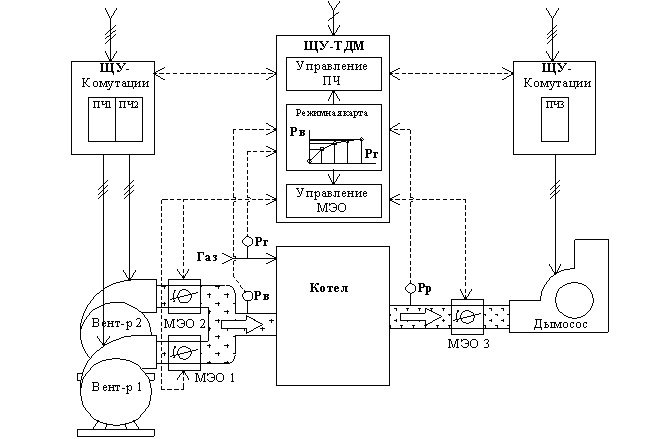

Функциональная схема

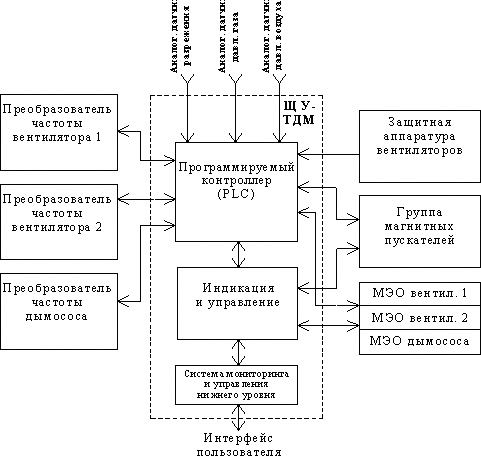

Cтруктурная схема

Состав и структура ЩУ-ТДМ

В состав щита управления входит:

  • программируемый логический контроллер (PLC)
  • система управления и индикации
  • коммутационная и защитная аппаратура
  • система мониторинга и управления нижнего уровня

Режимы работы

Для управления тягодутьевыми механизмами котла предусмотрены следующие режимы работы:

  • ПРОДУВКА – для удаления продуктов горения из топки котла
  • РОЗЖИГ – для поддержания рационального режима розжига горелок
  • РАБОТА – для автоматического поддержания заданного соотношения «газ-воздух», обеспечивающего рациональную теплоотдачу процессов горения

Каждый режим работы системы управления определяется двумя параметрами: временем начала и величиной уставки напора воздуха Рв вентилятора. При этом окончание каждого предыдущего режима совпадает с началом следующего за ним режима.

Работа дымососа определяется заданной величиной разрежения, которая может корректироваться оператором для каждого режима работы.

Задание уставок для каждого режима:

  • программное (режимная карта) – уставка программируется перед началом работы и не доступна для изменения в процессе работы
  • текущее – уставка выбирается вручную и доступна для изменения в процессе работы

    Переход от запрограммированной уставки к текущему ее значению может быть осуществлен в каждом из режимов работы, при этом на экране индикации появляется дополнительная уставка, доступная для изменения.

Задание времени режима:

  • время режима задано
  • время режима не задано

При задании времени режима завершение одного режима и переход к следующему режиму происходит автоматически по истечении запрограммированного времени. Если время режима не задано, момент завершения одного режима и начала следующего определяется оператором.

    В системе управления предусмотрен сервисный режим – режим рампы, который позволяет производить пуск и останов каждого вентилятора и дымососа по задаваемой рампе до запрограммированной частоты вращения. Режим предназначен для наладки преобразователей частоты.
