Шкаф частотного регулирования ШЧР

  • Шкаф частотного регулирования насосами ШЧР
  • Цена:Запросить цену
    Срок поставки:1-4 недели
    Доставка по России:до терминала ТК
    Гарантия:24 месяца

    Ваша выгода

    Безотказная работа более 12-ти лет
    Низкая стоимость оборудования
    Удобство обслуживания и грамотная техподдержка

    Технические характеристики

    Способ пуска:от ПЧ
    Мощность насоса:до 315кВт
    Количество насосов:1
    Удалённый доступ (опция):RS-485, GPRS, Ethernet
    Подключение к питающей сети:380В ± 10%, 50Гц
    Класс защиты:IP54
    Производитель:ГК «АСУ-Технология»
    Гарантия:24 месяца

Файлы для загрузки

Назначение:

Низковольтные комплектные устройства, предназначенные для частотного и релейного управления асинхронными электроприводами технологических установок различного функционального назначения.

Управление асинхронными электроприводами может производиться как в режиме ручного управления преобразователем частоты (ПЧ), так и в режиме автоматического регулирования с использованием ПИД - регулятора ПЧ по сигналам внешних датчиков.

Особенностью ШЧР является отсутствие контроллера в системе управления.

Состав и структура

  • преобразователь частоты (ПЧ);
  • коммутационная аппаратура (опция);
  • защитная аппаратура;
  • узел коммерческого или технического учета электроэнергии (опция);
  • один или несколько электротехнических шкафов;
  • система ограничения максимальной температуры внутри шкафа (шкафов);
  • система управления и индикации.

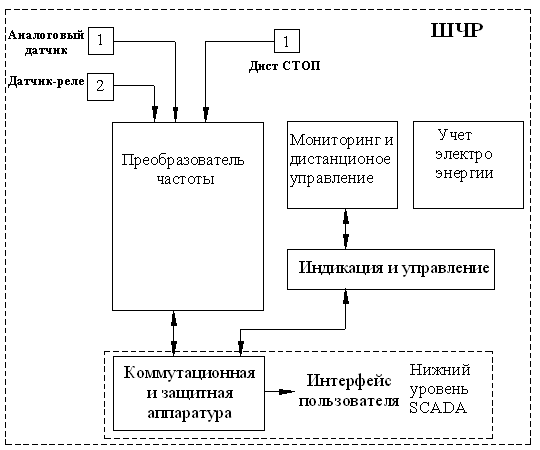

Структурная схема ШЧР

Структурная схема ШЧР

Дополнительные параметры

Питающее напряжение, В3 x 380
Номинальная частота сети, Гц50
Выходное напряжение преобразователя частотыТрехфазное
Выходной сигнал подключаемых датчиков4…20 мА, 0…10 В
Аналоговых датчиковОдин
Датчиков-реле давленияОдин
Режим работыАвтоматический или ручной
Коэффициент полезного действия номинальный0,93-0,95
Коэффициент мощности номинальный0,88-0,92
Диапазон температур эксплуатации
хранения
-10…+45 С
-25…+70 С

* - задается при параметрическом программировании ПЧ

Выполняемые функции:

  1. Плавный пуск и останов электропривода
  2. Регулирование определяющего параметра относительно заданного значения по сигналам аналогового датчика (опция - разности сигналов двух датчиков)
  3. Ручная регулировка скорости вращения привода
  4. Ручной пуск электропривода (опция)
  5. Переключение с основного на дублирующий электропривод (опция)
  6. Тепловая и электромагнитная защита электропривода
  7. Защита ПЧ от токов короткого замыкания
  8. Защита от перекоса фаз и пропадания питающих напряжений
  9. Индикация включения электропривода
  10. Индикация аварий ПЧ и электропривода
  11. Стрелочная  индикация величины питающих напряжений (опция)
  12. Стрелочная индикация величины нагрузки (опция)
  13. Получение и передача телеметрической информации (опция)
  14. Обеспечение заданных климатических условий внутри электротехнического шкафа
  15. Повторный пуск электропривода при появлении питающего напряжения
  16. Аварийный останов привода

Частотное регулирование насосов


Частотное регулирование насосов

Регулировка частоты вращения электродвигателя насоса обеспечивает поддержание давления в системе водоснабжения при переменном расходе, а также предотвращение гидроударов и провалов давлений. Принцип работы частотного регулирования основан на изменении производительности насоса за счет изменения его частоты вращения при постоянном моменте на валу электродвигателя этого насоса. Такой способ регулирования обеспечивает возможность плавного изменения напора и расхода в насосной системе.

Частотное регулирование насосов осуществляется за счет такого устройства, как частотный преобразователь. Его основная функция — плавное регулирование частоты вращения электродвигателя любого механизма (насоса, компрессора, привода и т. д.).

Регулировка дает возможность значительно снизить расход электроэнергии и воды на насосных станциях, обеспечить более высокий уровень автоматизации процессов, значительно повысить общее время службы электродвигателей, труб и других составляющих системы.

Устройство частотного регулирования (которое также называется инвертором) неразрывно связано с электродвигателем и позволяет плавно, бесступенчато, без скачков мощности регулировать обороты вращения вала электродвигателя насоса в единицу времени. Регулировка осуществляется за счет изменения амплитуды и частоты подаваемого на электродвигатель трехфазного напряжения.

Частотное регулирование повышает совокупную стоимость насосной установки, однако при его использовании значительно снижаются расходы на эксплуатацию и ремонт, что позволяет быстро окупить приобретение.

Если вы решили приобрести частотный преобразователь, то проектную окупаемость и ее сроки мы можем рассчитать по специальным формулам, учитывающим эффективность и совокупные потери в системах с регулируемыми и нерегулируемыми насосами.
