Шкафы управления канализационными насосами ШУНК «стандарт»

Содержание:

Назначение

Канализационная насосная станция (КНС) на основе таких шкафов по командам блока управления (БУК) обеспечивает каскадное включение и отключение насосных агрегатов с мощностью двигателей 315кВт и количеством агрегатов до 6 в соответствие с заданным алгоритмом по сигналам внешних датчиков для поддержания уровней стоков в накопительных резервуарах.

Режимы работы

  • Основной режим автоматического управления
  • Режимы функционального резерва
  • Прямого включения (ручной пуск)

Отличительные особенности

Схема построения системы автоматики кнс предусматривает применение четырех датчиков уровня, что обеспечивает

  • Программирование промежуточных уровней пуска/останова насосов (по количеству насосов) от панели блока управления комплексом (БУК)
  • Программирование от панели БУК схем работы с датчиками уровня:
  • Аварийный пуск/останов всех насосов по уровням поплавковых датчиков
  • Функционирование системы при отказах трех из четырех датчиков уровня
  • Обеспечение равномерной выработки ресурса всех насосов
  • Назначение схемы пуска насосов: прямой пуск или с использованием устройства плавного пуска (УПП)

Система автоматически восстанавливает свой режим работы после каждого отключения электроэнергии при условии нахождения её в режиме автоматического управления.

Каждый из насосов может быть штатно включен/отключен оператором с панели шкафа управления канализационными насосами в любом из режимов работы, так и с удаленного АРМ диспетчера.

Шкаф управления насосами КНС позволяет организовать удаленное автоматизированное рабочее место оператора одним из способов:

  • Размещением блока управления на рабочем месте оператора удаленно от аппаратной части
  • Выполнением функций управления и обмена информацией по линии связи от удаленного компьютера автоматизированного рабочего места оператора и блоком управления

Удаленный доступ к реализуется через прямое соединение, сети GSM, GPRS, Ethernet или по радиолинии.

Программное обеспечение (ПО) БУК позволяет дистанционно:

  • Получать достоверную информацию о работе насосной станции
  • Управлять комплексом
  • Программировать параметры комплекса
  • Получать архивы отказов, состояний, параметров
  • Передавать архивы параметров, состояний и отказов в общую SCADA-систему предприятия

Автоматика КНС может быть интегрирована в любые SCADA-системы по протоколу Modbus, CAN, UniOPC или на уровне беспотенциальных контактов без аппаратного и программного расширения.

Состав комплекса

  • блок управления БУ-ШУНК;
  • защитная аппаратура насосных агрегатов;
  • коммутационная аппаратура;
  • один или несколько электротехнических шкафов;
  • система ограничения максимальной температуры внутри шкафа (шкафов) - при наличии УПП;
  • система управления и индикации.

Структура обозначений шкафа

ШУНКX-YY- □- □
Тип системы управленияКоличество вводов
1 - один ввод (по умолчанию не указывается)
2 - два ввода (наличие силового АВР)
Количество регулируемых насосовМощность двигателей, кВтСпособ пуска
прямой (по умолчанию не указывается)
ЗТ - звезда-треугольник
П - от одного УПП
ПП - несколько УПП
Серия системы управления

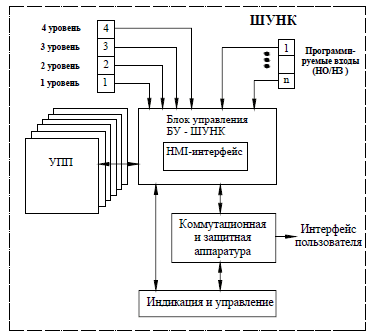

Cтруктурная схема

Cтруктурная схема ШУНК серии «стандарт»

Управление

Переключателями на лицевой панели шкафа и панели БУК:

  • Пуск/останов комплекса
  • Назначение первого работающего насоса
  • Порядок чередования работы каждого насоса
  • Прямой пуск/останов от сети каждого насоса

От АРМ оператора:

  • Пуск/останов комплекса
  • Прямой пуск/останов от сети каждого насоса

Устойчивость к отказам

Шкаф управления КНС в составе насосной станции автоматически сигнализирует об отказах насосов по следующим признакам:

  • Срабатывание электромагнитной или тепловой защиты насосов
  • Отказ магнитного пускателя каждого насоса
  • Отсутствие перепада давления на насосном агрегате в процессе его работы (при наличии датчиков перепада давления) - функция программируемых входов
  • Превышение температуры обмоток электродвигателя насосного агрегата, определяемое датчиками температуры (при наличии датчиков температуры) - функция программируемых входов

Система регулирования автоматически переходит в режимы функционального резерва при возникновении следующих ситуаций:

  • Отказ устройства плавного пуска (при его наличии)
  • Отказы датчиков уровня

При отказе устройства плавного пуска

  • Прямой пуск насосов по программируемым уровням
  • Останов системы

При отказе датчиков уровня:

  • Автоматический переход на один из режимов функционального резерва, обеспечивающих функционирование системы при отказе датчика
  • Ручной пуск/останов заданного количества насосов
  • Останов системы

Автоматика кнс при отказе БУК предусматривает прямой пуск насосов от переключателей режимов и кнопок ПУСК-СТОП.

Программирование параметров

При помощи переключателей и кнопок панели шкафа управления насосами производится:

  • Назначение режима работы каждого насосного агрегата (переключатель Руч.–0–Авт.)
  • Назначение первого по приоритету насосного агрегата (отключение и последующее включение переключателя – насос назначается первым для работы)
  • Включение и отключение режима автоматического управления переключателем РЕЖИМ: 0-ВКЛ
  • Пуск насосных агрегатов кнопками ПУСК, СТОП в режиме ручного управления

От панели БУК производится структурирование комплекса:

  • Назначение максимального количества работающих насосов
  • Разрешение и определение способа чередования насосов
  • Назначение схемы работы с датчиками уровня
  • Назначение режимов функционального резерва датчиков уровня (устройства плавного пуска)
  • Разрешение работы мешалки

От панели БУК производится параметрирование комплекса по значениям:

  • Уровней формирования команд ПУСК-СТОП насосов
  • Таймеров пуска и останова насосов
  • Времени чередования насосов
  • Таймеров контроля магистралей
  • Времени и даты

Для входа в режим программирования структуры и параметров комплекса необходимо ввести пароль доступа.

Контроль состояния оборудования на экране БУК

Шкаф управления позволяет контролировать:

  • Наработку насосов с начала эксплуатации
  • Текущее и заданные значения определяющего параметра
  • Текущее состояние системы
  • Причину текущего отказа
  • Архивирует «последний отказ»
  • Состояние аналоговых и поплавковых датчиков давления
  • Состояние магнитных пускателей
  • Состояние софтстартера (при его наличии)
  • Срабатывание автоматов защиты двигателей
  • Срабатывание тепловых реле (контроль по тепловому току)
  • Перегрев обмоток двигателя (функция программируемых входов)
  • Отсутствие давления на выходе работающего насоса или перепада давлений между его выходом и входом (функция программируемых входов)

Преимущества использования

  • Возможность программирования уровней пуска и останова каждого насоса
  • Наличие режимов функционального резерва, обеспечивающих устойчивое функционирование системы управления при любых отказах
  • Высокая информативность системы
  • Наличие разветвленной многоуровневой системы контроля и диагностики
  • Возможность удаленного доступа к управлению и программированию БУК
  • Возможность оперативного изменения режимов работы как переключателями режимов, так и с панели БУК
  • Наличие буквенной русифицированной панели БУК (HMI-интерфейс)
  • Интуитивно понятный алгоритм настройки системы
  • Наличие двухуровневой защиты доступа к настройкам параметров системы

Варианты применения

  • Канализационные насосные установки Hydro AT-S с насосами любого производителя
