Шкафы управления насосами КРН «профи»

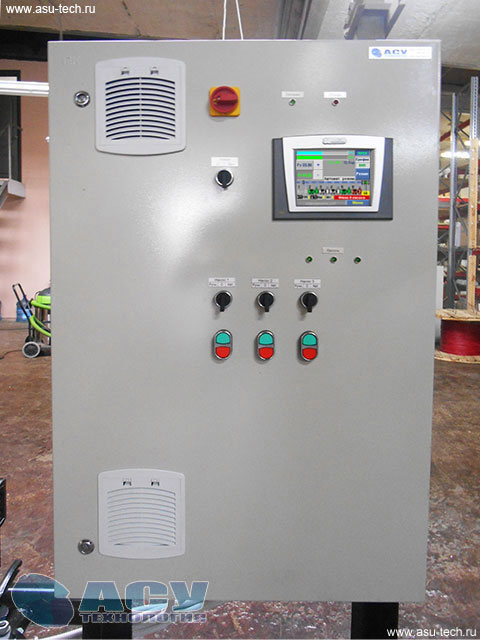

Шкаф регулирования насосами КРН «профи» с HMI-панельюКомпоновка и размещение элементов внутри шкафа КРН «профи»
Внешний вид панели контроллера с цветным экраномИконка для изображения Scada-система
* Изображение приведено для примера внешнего вида продукции

Шкафы регулирования насосами предназначены для регулирования частоты вращения, каскадного пуска и останова не более шести насосов, с любой мощностью двигателя для поддержания заданного значения давления (или разности давлений) жидкостей с точностью до одной сотой атмосферы при минимально возможных энергозатратах.

Регулирование осуществляется по постоянной уставке, суточным графикам или по пропорциональному значению.

Каждый шкаф регулирования оборудован одним преобразователем частоты (ПЧ), поэтому это позволяет осуществить каскадный плавный пуск каждого насоса от ПЧ.

Автоматика допускает возможность интегрирования в любые SCADA-системы по протоколу Modbus RTU, Modbus TCP или на уровне беспотенциальных контактов.

* Для удобства поиска используйте Фильтр
Наименование продукции
серия «профи»
Мощность одного
насоса, кВт
Количество
насосов, шт
Номинальные
параметры
КРН 2-0.750.75 кВт2 штдо 3.4А / 380В, 50ГцВыбрать
КРН 3-0.750.75 кВт3 штдо 5.1А / 380В, 50ГцВыбрать
КРН 4-0.750.75 кВт4 штдо 6.8А / 380В, 50ГцВыбрать
КРН 5-0.750.75 кВт5 штдо 8.4А / 380В, 50ГцВыбрать
КРН 6-0.750.75 кВт6 штдо 10.1А / 380В, 50ГцВыбрать
КРН 2-1.11.1 кВт2 штдо 4.6А / 380В, 50ГцВыбрать
КРН 3-1.11.1 кВт3 штдо 6.8А / 380В, 50ГцВыбрать
КРН 4-1.11.1 кВт4 штдо 9.1А / 380В, 50ГцВыбрать
КРН 5-1.11.1 кВт5 штдо 11.4А / 380В, 50ГцВыбрать
КРН 6-1.11.1 кВт6 штдо 13.7А / 380В, 50ГцВыбрать
КРН 2-1.51.5 кВт2 штдо 5.9А / 380В, 50ГцВыбрать
КРН 3-1.51.5 кВт3 штдо 8.9А / 380В, 50ГцВыбрать
КРН 4-1.51.5 кВт4 штдо 11.8А / 380В, 50ГцВыбрать
КРН 5-1.51.5 кВт5 штдо 14.8А / 380В, 50ГцВыбрать
КРН 6-1.51.5 кВт6 штдо 17.7А / 380В, 50ГцВыбрать
КРН 2-2.22.2 кВт2 штдо 8.3А / 380В, 50ГцВыбрать
КРН 3-2.22.2 кВт3 штдо 12.4А / 380В, 50ГцВыбрать
КРН 4-2.22.2 кВт4 штдо 16.5А / 380В, 50ГцВыбрать
КРН 5-2.22.2 кВт5 штдо 20.7А / 380В, 50ГцВыбрать
КРН 6-2.22.2 кВт6 штдо 24.8А / 380В, 50ГцВыбрать
КРН 2-3.03 кВт2 штдо 11.0А / 380В, 50ГцВыбрать
КРН 3-3.03 кВт3 штдо 16.5А / 380В, 50ГцВыбрать
КРН 4-3.03 кВт4 штдо 21.9А / 380В, 50ГцВыбрать
КРН 5-3.03 кВт5 штдо 27.4А / 380В, 50ГцВыбрать
КРН 6-3.03 кВт6 штдо 32.9А / 380В, 50ГцВыбрать
КРН 2-4.04 кВт2 штдо 14.3А / 380В, 50ГцВыбрать
КРН 3-4.04 кВт3 штдо 21.5А / 380В, 50ГцВыбрать
КРН 4-4.04 кВт4 штдо 28.7А / 380В, 50ГцВыбрать
КРН 5-4.04 кВт5 штдо 35.9А / 380В, 50ГцВыбрать
КРН 6-4.04 кВт6 штдо 43.0А / 380В, 50ГцВыбрать
КРН 2-5.55.5 кВт2 штдо 19.4А / 380В, 50ГцВыбрать
КРН 3-5.55.5 кВт3 штдо 29.1А / 380В, 50ГцВыбрать
КРН 4-5.55.5 кВт4 штдо 38.8А / 380В, 50ГцВыбрать
КРН 5-5.55.5 кВт5 штдо 48.5А / 380В, 50ГцВыбрать
КРН 6-5.55.5 кВт6 штдо 58.2А / 380В, 50ГцВыбрать
КРН 2-7.57.5 кВт2 штдо 26.2А / 380В, 50ГцВыбрать
КРН 3-7.57.5 кВт3 штдо 39.2А / 380В, 50ГцВыбрать
КРН 4-7.57.5 кВт4 штдо 52.3А / 380В, 50ГцВыбрать
КРН 5-7.57.5 кВт5 штдо 65.4А / 380В, 50ГцВыбрать
КРН 6-7.57.5 кВт6 штдо 78.5А / 380В, 50ГцВыбрать
КРН 2-1111 кВт2 штдо 38.0А / 380В, 50ГцВыбрать
КРН 3-1111 кВт3 штдо 57.0А / 380В, 50ГцВыбрать
КРН 4-1111 кВт4 штдо 76.0А / 380В, 50ГцВыбрать
КРН 5-1111 кВт5 штдо 95.0А / 380В, 50ГцВыбрать
КРН 6-1111 кВт6 штдо 113.9А / 380В, 50ГцВыбрать
КРН 2-1515 кВт2 штдо 51.5А / 380В, 50ГцВыбрать
КРН 3-1515 кВт3 штдо 77.2А / 380В, 50ГцВыбрать
КРН 4-1515 кВт4 штдо 103.0А / 380В, 50ГцВыбрать
КРН 5-1515 кВт5 штдо 128.7А / 380В, 50ГцВыбрать
КРН 6-1515 кВт6 штдо 154.5А / 380В, 50ГцВыбрать
КРН 2-18.518.5 кВт2 штдо 71.2А / 380В, 50ГцВыбрать
КРН 3-18.518.5 кВт3 штдо 106.8А / 380В, 50ГцВыбрать
КРН 4-18.518.5 кВт4 штдо 142.4А / 380В, 50ГцВыбрать
КРН 5-18.518.5 кВт5 штдо 178.0А / 380В, 50ГцВыбрать
КРН 6-18.518.5 кВт6 штдо 213.7А / 380В, 50ГцВыбрать
КРН 2-2222 кВт2 штдо 84.5А / 380В, 50ГцВыбрать
КРН 3-2222 кВт3 штдо 126.8А / 380В, 50ГцВыбрать
КРН 4-2222 кВт4 штдо 169.0А / 380В, 50ГцВыбрать
КРН 5-2222 кВт5 штдо 211.3А / 380В, 50ГцВыбрать
КРН 6-2222 кВт6 штдо 253.5А / 380В, 50ГцВыбрать
КРН 2-3030 кВт2 штдо 114.9А / 380В, 50ГцВыбрать
КРН 3-3030 кВт3 штдо 172.3А / 380В, 50ГцВыбрать
КРН 4-3030 кВт4 штдо 229.8А / 380В, 50ГцВыбрать
КРН 5-3030 кВт5 штдо 287.2А / 380В, 50ГцВыбрать
КРН 6-3030 кВт6 штдо 344.7А / 380В, 50ГцВыбрать
КРН 2-37.537.5 кВт2 штдо 143.4А / 380В, 50ГцВыбрать
КРН 3-37.537.5 кВт3 штдо 215.1А / 380В, 50ГцВыбрать
КРН 4-37.537.5 кВт4 штдо 286.8А / 380В, 50ГцВыбрать
КРН 5-37.537.5 кВт5 штдо 358.5А / 380В, 50ГцВыбрать
КРН 6-37.537.5 кВт6 штдо 430.1А / 380В, 50ГцВыбрать
КРН 2-4545 кВт2 штдо 171.9А / 380В, 50ГцВыбрать
КРН 3-4545 кВт3 штдо 257.8А / 380В, 50ГцВыбрать
КРН 4-4545 кВт4 штдо 343.7А / 380В, 50ГцВыбрать
КРН 5-4545 кВт5 штдо 429.7А / 380В, 50ГцВыбрать
КРН 6-4545 кВт6 штдо 515.6А / 380В, 50ГцВыбрать
КРН 2-5555 кВт2 штдо 209.9А / 380В, 50ГцВыбрать
КРН 3-5555 кВт3 штдо 314.8А / 380В, 50ГцВыбрать
КРН 4-5555 кВт4 штдо 419.7А / 380В, 50ГцВыбрать
КРН 5-5555 кВт5 штдо 524.6А / 380В, 50ГцВыбрать
КРН 6-5555 кВт6 штдо 629.6А / 380В, 50ГцВыбрать
КРН 2-7575 кВт2 штдо 285.8А / 380В, 50ГцВыбрать
КРН 3-7575 кВт3 штдо 428.7А / 380В, 50ГцВыбрать
КРН 4-7575 кВт4 штдо 571.6А / 380В, 50ГцВыбрать
КРН 5-7575 кВт5 штдо 714.5А / 380В, 50ГцВыбрать
КРН 6-7575 кВт6 штдо 857.4А / 380В, 50ГцВыбрать
КРН 2-9090 кВт2 штдо 342.8А / 380В, 50ГцВыбрать
КРН 3-9090 кВт3 штдо 514.2А / 380В, 50ГцВыбрать
КРН 4-9090 кВт4 штдо 685.6А / 380В, 50ГцВыбрать
КРН 5-9090 кВт5 штдо 857.0А / 380В, 50ГцВыбрать
КРН 6-9090 кВт6 штдо 1 028.4А / 380В, 50ГцВыбрать
КРН 2-110110 кВт2 штдо 418.8А / 380В, 50ГцВыбрать
КРН 3-110110 кВт3 штдо 628.1А / 380В, 50ГцВыбрать
КРН 4-110110 кВт4 штдо 837.5А / 380В, 50ГцВыбрать
КРН 5-110110 кВт5 штдо 1 046.9А / 380В, 50ГцВыбрать
КРН 6-110110 кВт6 штдо 1 256.3А / 380В, 50ГцВыбрать
КРН 2-132132 кВт2 штдо 502.3А / 380В, 50ГцВыбрать
КРН 3-132132 кВт3 штдо 753.5А / 380В, 50ГцВыбрать
КРН 4-132132 кВт4 штдо 1 004.6А / 380В, 50ГцВыбрать
КРН 5-132132 кВт5 штдо 1 255.8А / 380В, 50ГцВыбрать
КРН 6-132132 кВт6 штдо 1 506.9А / 380В, 50ГцВыбрать
КРН 2-160160 кВт2 штдо 608.7А / 380В, 50ГцВыбрать
КРН 3-160160 кВт3 штдо 913.0А / 380В, 50ГцВыбрать
КРН 4-160160 кВт4 штдо 1 217.3А / 380В, 50ГцВыбрать
КРН 5-160160 кВт5 штдо 1 521.7А / 380В, 50ГцВыбрать
КРН 6-160160 кВт6 штдо 1 826.0А / 380В, 50ГцВыбрать
КРН 2-185185 кВт2 штдо 703.6А / 380В, 50ГцВыбрать
КРН 3-185185 кВт3 штдо 1 055.4А / 380В, 50ГцВыбрать
КРН 4-185185 кВт4 штдо 1 407.2А / 380В, 50ГцВыбрать
КРН 5-185185 кВт5 штдо 1 759.1А / 380В, 50ГцВыбрать
КРН 6-185185 кВт6 штдо 2 110.9А / 380В, 50ГцВыбрать
КРН 2-200200 кВт2 штдо 760.6А / 380В, 50ГцВыбрать
КРН 3-200200 кВт3 штдо 1 140.9А / 380В, 50ГцВыбрать
КРН 4-200200 кВт4 штдо 1 521.2А / 380В, 50ГцВыбрать
КРН 5-200200 кВт5 штдо 1 901.5А / 380В, 50ГцВыбрать
КРН 6-200200 кВт6 штдо 2 281.8А / 380В, 50ГцВыбрать
КРН 2-220220 кВт2 штдо 836.6А / 380В, 50ГцВыбрать
КРН 3-220220 кВт3 штдо 1 254.8А / 380В, 50ГцВыбрать
КРН 4-220220 кВт4 штдо 1 673.1А / 380В, 50ГцВыбрать
КРН 5-220220 кВт5 штдо 2 091.4А / 380В, 50ГцВыбрать
КРН 6-220220 кВт6 штдо 2 509.7А / 380В, 50ГцВыбрать
КРН 2-250250 кВт2 штдо 950.5А / 380В, 50ГцВыбрать
КРН 3-250250 кВт3 штдо 1 425.8А / 380В, 50ГцВыбрать
КРН 4-250250 кВт4 штдо 1 901.0А / 380В, 50ГцВыбрать
КРН 5-250250 кВт5 штдо 2 376.3А / 380В, 50ГцВыбрать
КРН 6-250250 кВт6 штдо 2 851.5А / 380В, 50ГцВыбрать
КРН 2-280280 кВт2 штдо 1 064.5А / 380В, 50ГцВыбрать
КРН 3-280280 кВт3 штдо 1 596.7А / 380В, 50ГцВыбрать
КРН 4-280280 кВт4 штдо 2 128.9А / 380В, 50ГцВыбрать
КРН 5-280280 кВт5 штдо 2 661.1А / 380В, 50ГцВыбрать
КРН 6-280280 кВт6 штдо 3 193.4А / 380В, 50ГцВыбрать
КРН 2-315315 кВт2 штдо 1 197.4А / 380В, 50ГцВыбрать
КРН 3-315315 кВт3 штдо 1 796.1А / 380В, 50ГцВыбрать
КРН 4-315315 кВт4 штдо 2 394.8А / 380В, 50ГцВыбрать
КРН 5-315315 кВт5 штдо 2 993.5А / 380В, 50ГцВыбрать
КРН 6-315315 кВт6 штдо 3 592.2А / 380В, 50ГцВыбрать

Общее описание для шкафов КРН «профи» найти по ссылке

Схожая продукция

Аналогичный принцип работы имеют шкафы регулирования насосами РПН, более подробно смотрите по ссылке

Особенности оборудования

  • Пуск каждого насосного агрегата от ПЧ;
  • Устойчивость к возможным отказам оборудования;
  • Максимальную информативность системы;
  • Возможность выбора режима регулирования;
  • Контроль состояния входной и напорной магистралей;
  • Реализацию всех возможных схем работы.
