Шкаф регулирования двумя насосами КРН 2-22 «профи»

Документация

	Руководство по эксплуатации
	Размер файла: 2.66 Мбайт

	Сертификат о соответствии ЕАЭС №RU C-RU.MO05.В.00955/20 (до 02 декабря 2025г.)
	Сертификат о соответствии выпускаемых шкафов управления

Описание

Шкаф управления КРН 2-22 «профи» предназначен для управления двумя насосами, с мощностью двигателей по 22кВт каждый. Цель данного управления - поддержание заданного давления в трубопроводной сети при переменном расходе, при этом энергозатраты на осуществление управления минимальны. В состав шкафа управления входит только один преобразователь частоты.

Регулирование

• По постоянной уставке;
• По графику уставок;
• Пропорциональное регулирование.

Режимы работы

• Автоматический режим регулирования;
• Режим функционального резерва;
• Режим ручного пуска.

Отличительные особенности

Запуск и останов насосных агрегатов производится по сигналам шкафа управления, в соответствии с уровнем определяющего значения. При работе в автоматическом режиме, включение в работу каждого последующего насоса, осуществляется каскадно от одного преобразователя частоты (ПЧ). Преобразователь частоты, помимо регулирования, в данной системе осуществляет и плавный "разгон" частоты вращения насосного агрегата до частоты питающей сети. После достижения максимальной частоты происходит переключение питания насоса непосредственно к сети питающего напряжения. Так как при отключении насоса он некоторое время ещё обладает запасом кинетической энергии вращения, то при такой комутации не происходит больших скачков тока. Отключение работающих от сети питающего напряжения насосных агрегатов осуществляется релейно.

Изменение частоты вращения управляемого насосного агрегата осуществляется по сигналам ПИД-регулятора автоматики управления.

Алгоритмы управления обеспечивают равномерную наработку всех разрешённых насосов и предусматривает как принудительный, так и функциональный останов всего комплекса.

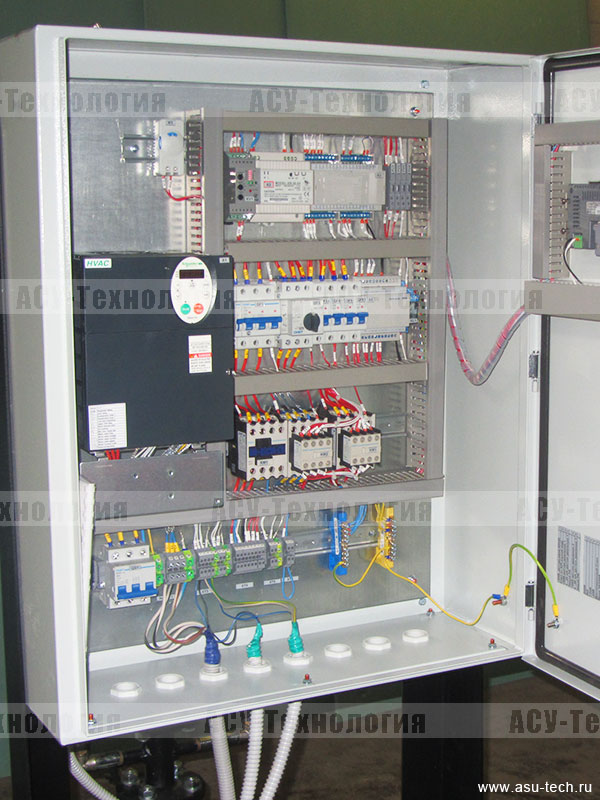

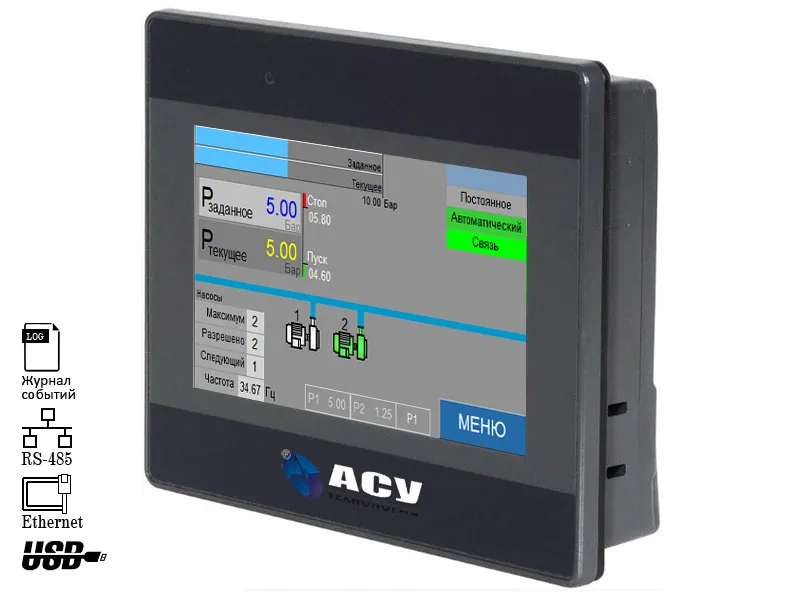

Каждый из двух насосов возможно штатно включить или отключить из работы непосредственно с панели управления.

Преимущества

• Получение архивов отказов, состояний и параметров;
• Контроль состояния входной и выходной магистрали;
• Разнообразные схемы работы с двумя аналоговыми датчиками давления;
• Наличие программируемых графиков уставок;
• Получение достоверной информации о работе оборудования;
• Устойчивость функционирования к отказам оборудования;
• Точность поддержания уставки;
• Высокая информативность системы;
• Возможность выбора режима управления;
• Режим релейного регулирования

Дополнительно удаленный доступ к системе может осуществляться также и по сети GPRS или радиомодему.

Варианты применения

• Установки Hydro AT-F с двумя насосами любого производителя.
