| Насосные установки повышения давления |
Варианты исполнения
- Повышенная температура эксплуатации до +50°С;
- Степень защиты выше IP54;
- Изготовление с насосами любого производителя, например CNP, Aquastrong, Leo и др.;
- С встроенным АВР по питанию (автоматический ввод резерва);
- Изготовление только шкафа управления.

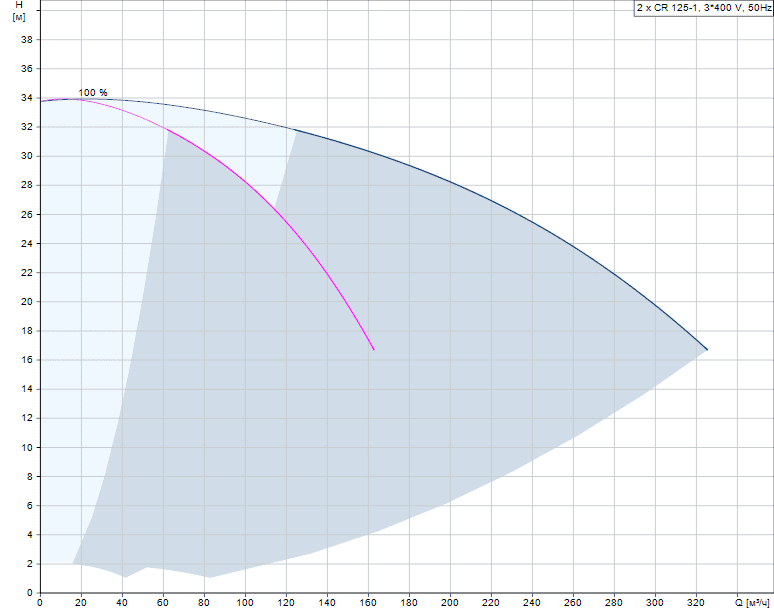

График характеристик Hydro AT-EF 2CR 125-1 «комфорт»
Описание
Насосная установка Hydro AT-EF 2CR 125-1 «комфорт» с вертикальными насосами, как правило, применяется в системах повышения давления воды. Применение такого оборудования позволяет решать задачи по повышению и поддержанию заданного уровня давления в тубопроводной сети, обеспечения плавности регулирования для предотвращения гидроударов при включении в работу или выключении насосных агрегатов и повышения глубины регулирования. Это достигается при помощи непрерывного изменения частоты вращения каждого из двух насосов. Оборудование предназначено для работы в любом закрытом, отапливаемом помещении с достаточным местом для его монтажа.
Автоматика реализует определённый алгоритм работы, который обеспечивает равномерную выработку ресурса всех разрешённых к работе насосов.
Каждый из двух насосов может быть штатно включен в работу или отключён с панели шкафа управления в любом режиме работы.
Всё оборудование имеет компактные размеры и может быть интегрировано в любую SCADA—систему по протоколам Modbus без аппаратного и программного расширения.
Защитные функции
- Защита по программируемому входу каждого из насосов;
- Защита от снижения или превышения допустимого порога питающего напряжения;
- Защита от перекоса, слипания фаз;
- Защита от повышенного тока и короткого замыкания в нагрузке;
- Защита от перегрева обмоток двигателя по PTC-датчику;
- Защита от "Сухого хода" - необходимо подключение внешнего датчика-реле или аналогового датчика давления во входную магистраль.
Преимущества
- Цветная HMI-панель;
- Русифицированное меню;
- Максимальная устойчивость к отказам;
- Наличие алгоритмов функционального резервирования;
- Индикация аварии каждого из двух насосных агрегатов;
- Высокая точность поддержания уставки;
- Информативность;
- Возможность выбора режимов регулирования;
- Работа каждого насоса от своего преобразователя;
- Контроль состояния входной и выходной магистрали;
- Применение различных схем работы по двум аналоговыми датчикам давления;
- Возможность работы по программируемым графикам уставок.
Комплект поставки
- Насосы — 2 шт;
- Затвор поворотный — 4 шт;
- Клапан обратный — 2 шт;
- Мембранный бак, объём 25 л — 1 шт;
- Коллектор всасывающий (подающий) — 1 шт;
- Коллектор выходной (напорный) — 1 шт;
- Манометры избыточного давления — 1 шт;
- Плита (основание) — 1 шт;
- Шкаф управления насосами — 1 шт;
- Руководство по эксплуатации — 1 шт;
- Датчик давления — 1 шт;
- Датчик сухого хода — 1 шт.
