Насосная установка Hydro AT-EF 3CR 15-14 «комфорт»

Документация

	Инструкция на насосную установку Hydro AT-EF
	Размер файла: 726.61 Кбайт

	Декларация о соответствии ЕАЭС № RU Д-RU.НA74.В.02883/20 (до 15 ноября 2025 г.)
	Насосные установки повышения давления

Варианты исполнения

• Повышенная температура эксплуатации до +50°С;
• Степень защиты выше IP54;
• Изготовление с насосами любого производителя, например CNP, Aquastrong, Leo и др.;
• С встроенным АВР по питанию (автоматический ввод резерва);
• Изготовление только шкафа управления.

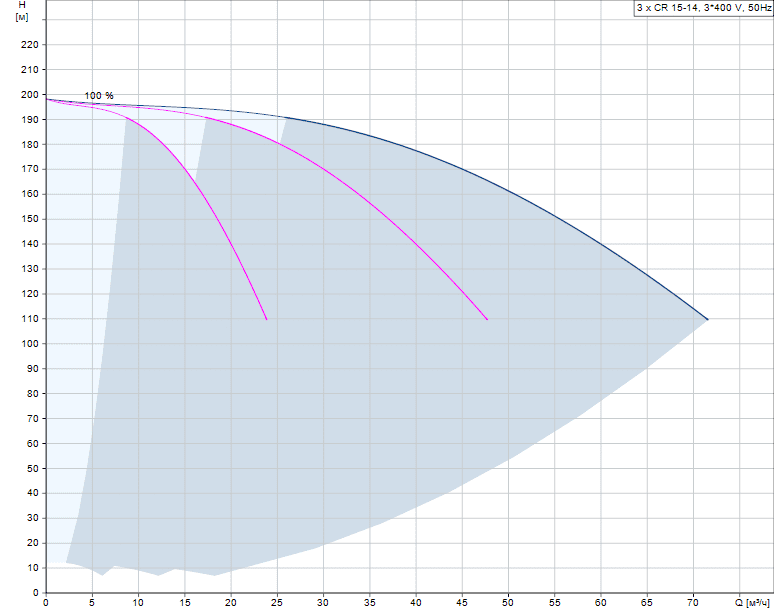

График характеристик Hydro AT-EF 3CR 15-14 «комфорт»

Описание

Насосная установка Hydro AT-EF 3CR 15-14 «комфорт» с вертикальными насосами, как правило, применяется в системах повышения давления воды. Применение такого оборудования позволяет решать задачи по повышению и поддержанию заданного уровня давления в тубопроводной сети, исключения возможности гидроударов при включении в работу или выключении насосных агрегатов и повышения глубины регулирования. Это достигается при помощи непрерывного изменения частоты вращения каждого из трех насосов. Оборудование предназначено для работы в любом закрытом, отапливаемом помещении с достаточным местом для его монтажа.

Автоматика реализует определённый алгоритм работы, который обеспечивает равномерную выработку ресурса всех разрешённых к работе насосов.

Каждый из трех насосов может быть штатно включен в работу или отключён с панели шкафа управления в любом режиме работы.

Всё оборудование достаточно компактно и может быть интегрировано в любые SCADA-системы по протоколу Modbus без аппаратного и программного расширения.

Защитные функции

• Защита по программируемому входу каждого из насосов;
• Защита от снижения или превышения допустимого порога питающего напряжения;
• Защита от перекоса, слипания фаз;
• Защита от повышенного тока и короткого замыкания в нагрузке;
• Защита от перегрева обмоток двигателя по PTC-датчику;
• Защита от "Сухого хода" - необходимо подключение внешнего датчика-реле или аналогового датчика давления во входную магистраль.

Преимущества

• Цветная HMI-панель;
• Русифицированное меню;
• Максимальная устойчивость к отказам;
• Наличие алгоритмов функционального резервирования;
• Индикация аварии каждого из трех насосных агрегатов;
• Высокая точность поддержания уставки;
• Информативность;
• Возможность выбора режима регулирования;
• Работа каждого насоса от своего преобразователя;
• Контроль состояния входной и выходной магистралей;
• Применение различных схем работы по двум аналоговыми датчикам давления;
• Возможность работы по программируемым графикам уставок.

Комплект поставки

• Насосы — 3 шт;
• Коллектор всасывающий — 1 шт;
• Коллектор напорный — 1 шт;
• Стрелочный манометр — 1 шт;
• Плита—основание — 1 шт;
• Шкаф автоматики для насосов — 1 шт;
• Руководство по монтажу и эксплуатации — 1 шт;
• Датчик давления (4—20мА) — 1 шт;
• Защита от сухого хода — 1 шт;
• Затвор поворотный — 6 шт;
• Клапан обратный — 3 шт;
• Мембранный бак, объём 25 л — 1 шт.
