Шкафы управления насосами ШУН

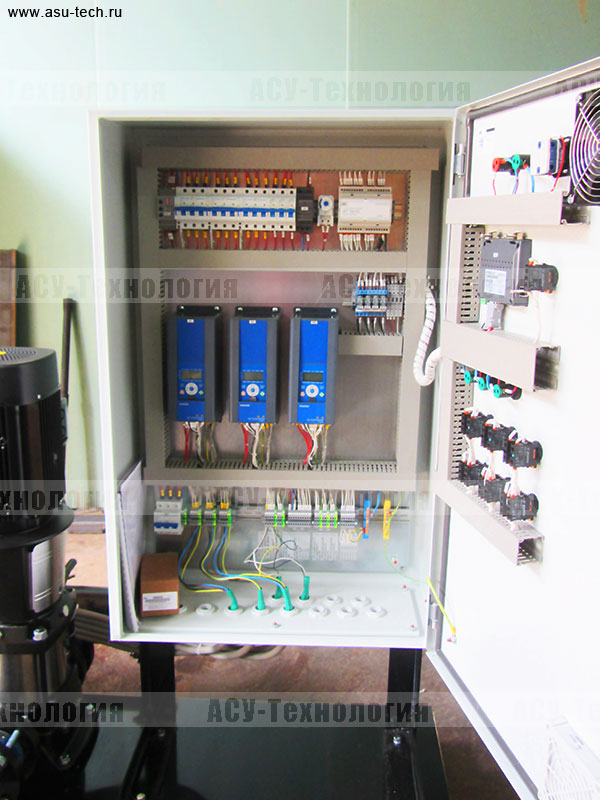

* Изображение приведено для примера внешнего вида продукции
Возможные исполнения шкафов:
ШУН (КРН) — для поддержания заданного значения давления. Здесь применяются в основном схемы с преобразователем частоты или прямым пуском насосов ;ШУСН — для наполнения ёмкости. Для включения в работу насосов применяют схемы прямой пуск, схему звезда—треугольник или УПП ;ШУНК — для опустошения ёмкости. Здесь схемы запуска аналогичны исполнению ШУСН.Отличительные особенности:
Безотказная работа более 12-ти лет; Русифицированная графическая ЖК-панель; Графики уставок давлений; Журналы отказов и событий; Удалённый доступ: RS-485, GPRS, Ethernet. Для каждого из шкафов управления реализованы оптимальные алгоритмы. Возможна интеграция в SCADA-системы без дополнительного расширения.
* Для удобства поиска используйте Фильтр
Наименование продукциисерия ШУН А Мощность одногокВт Количествошт Номинальные ШУН 1 - 0.37 0.37 кВт 1 шт до 1.0А / 380В, 50Гц Подробнее ШУН 2 - 0.37 0.37 кВт 2 шт до 2.1А / 380В, 50Гц Подробнее ШУН 3 - 0.37 0.37 кВт 3 шт до 3.1А / 380В, 50Гц Подробнее ШУН 1 - 0.55 0.55 кВт 1 шт до 1.4А / 380В, 50Гц Подробнее ШУН 2 - 0.55 0.55 кВт 2 шт до 2.7А / 380В, 50Гц Подробнее ШУН 3 - 0.55 0.55 кВт 3 шт до 4.1А / 380В, 50Гц Подробнее ШУН 1 - 0.75 0.75 кВт 1 шт до 1.7А / 380В, 50Гц Подробнее ШУН 2 - 0.75 0.75 кВт 2 шт до 3.4А / 380В, 50Гц Подробнее ШУН 3 - 0.75 0.75 кВт 3 шт до 5.1А / 380В, 50Гц Подробнее ШУН 4 - 0.75 0.75 кВт 4 шт до 6.8А / 380В, 50Гц Подробнее ШУН 5 - 0.75 0.75 кВт 5 шт до 8.4А / 380В, 50Гц Подробнее ШУН 6 - 0.75 0.75 кВт 6 шт до 10.1А / 380В, 50Гц Подробнее ШУН 1 - 1.1 1.1 кВт 1 шт до 2.3А / 380В, 50Гц Подробнее ШУН 2 - 1.1 1.1 кВт 2 шт до 4.6А / 380В, 50Гц Подробнее ШУН 3 - 1.1 1.1 кВт 3 шт до 6.8А / 380В, 50Гц Подробнее ШУН 4 - 1.1 1.1 кВт 4 шт до 9.1А / 380В, 50Гц Подробнее ШУН 5 - 1.1 1.1 кВт 5 шт до 11.4А / 380В, 50Гц Подробнее ШУН 6 - 1.1 1.1 кВт 6 шт до 13.7А / 380В, 50Гц Подробнее ШУН 1 - 1.5 1.5 кВт 1 шт до 3.0А / 380В, 50Гц Подробнее ШУН 2 - 1.5 1.5 кВт 2 шт до 5.9А / 380В, 50Гц Подробнее ШУН 3 - 1.5 1.5 кВт 3 шт до 8.9А / 380В, 50Гц Подробнее ШУН 4 - 1.5 1.5 кВт 4 шт до 11.8А / 380В, 50Гц Подробнее ШУН 5 - 1.5 1.5 кВт 5 шт до 14.8А / 380В, 50Гц Подробнее ШУН 6 - 1.5 1.5 кВт 6 шт до 17.7А / 380В, 50Гц Подробнее ШУН 1 - 2.2 2.2 кВт 1 шт до 4.1А / 380В, 50Гц Подробнее ШУН 2 - 2.2 2.2 кВт 2 шт до 8.3А / 380В, 50Гц Подробнее ШУН 3 - 2.2 2.2 кВт 3 шт до 12.4А / 380В, 50Гц Подробнее ШУН 4 - 2.2 2.2 кВт 4 шт до 16.5А / 380В, 50Гц Подробнее ШУН 5 - 2.2 2.2 кВт 5 шт до 20.7А / 380В, 50Гц Подробнее ШУН 6 - 2.2 2.2 кВт 6 шт до 24.8А / 380В, 50Гц Подробнее ШУН 1 - 3.0 3 кВт 1 шт до 5.5А / 380В, 50Гц Подробнее ШУН 2 - 3.0 3 кВт 2 шт до 11.0А / 380В, 50Гц Подробнее ШУН 3 - 3.0 3 кВт 3 шт до 16.5А / 380В, 50Гц Подробнее ШУН 4 - 3.0 3 кВт 4 шт до 21.9А / 380В, 50Гц Подробнее ШУН 5 - 3.0 3 кВт 5 шт до 27.4А / 380В, 50Гц Подробнее ШУН 6 - 3.0 3 кВт 6 шт до 32.9А / 380В, 50Гц Подробнее ШУН 2 - 4.0 4 кВт 2 шт до 14.3А / 380В, 50Гц Подробнее ШУН 3 - 4.0 4 кВт 3 шт до 21.5А / 380В, 50Гц Подробнее ШУН 4 - 4.0 4 кВт 4 шт до 28.7А / 380В, 50Гц Подробнее ШУН 5 - 4.0 4 кВт 5 шт до 35.9А / 380В, 50Гц Подробнее ШУН 6 - 4.0 4 кВт 6 шт до 43.0А / 380В, 50Гц Подробнее ШУН 2 - 5.5 5.5 кВт 2 шт до 19.4А / 380В, 50Гц Подробнее ШУН 3 - 5.5 5.5 кВт 3 шт до 29.1А / 380В, 50Гц Подробнее ШУН 4 - 5.5 5.5 кВт 4 шт до 38.8А / 380В, 50Гц Подробнее ШУН 5 - 5.5 5.5 кВт 5 шт до 48.5А / 380В, 50Гц Подробнее ШУН 6 - 5.5 5.5 кВт 6 шт до 58.2А / 380В, 50Гц Подробнее ШУН 2 - 7.5 7.5 кВт 2 шт до 26.2А / 380В, 50Гц Подробнее ШУН 3 - 7.5 7.5 кВт 3 шт до 39.2А / 380В, 50Гц Подробнее ШУН 4 - 7.5 7.5 кВт 4 шт до 52.3А / 380В, 50Гц Подробнее ШУН 5 - 7.5 7.5 кВт 5 шт до 65.4А / 380В, 50Гц Подробнее ШУН 6 - 7.5 7.5 кВт 6 шт до 78.5А / 380В, 50Гц Подробнее ШУН 2 - 11.0 11 кВт 2 шт до 38.0А / 380В, 50Гц Подробнее ШУН 3 - 11.0 11 кВт 3 шт до 57.0А / 380В, 50Гц Подробнее ШУН 4 - 11.0 11 кВт 4 шт до 76.0А / 380В, 50Гц Подробнее ШУН 5 - 11.0 11 кВт 5 шт до 95.0А / 380В, 50Гц Подробнее ШУН 6 - 11.0 11 кВт 6 шт до 113.9А / 380В, 50Гц Подробнее ШУН 2 - 15 15 кВт 2 шт до 51.5А / 380В, 50Гц Подробнее ШУН 3 - 15 15 кВт 3 шт до 77.2А / 380В, 50Гц Подробнее ШУН 4 - 15 15 кВт 4 шт до 103.0А / 380В, 50Гц Подробнее ШУН 5 - 15 15 кВт 5 шт до 128.7А / 380В, 50Гц Подробнее ШУН 6 - 15 15 кВт 6 шт до 154.5А / 380В, 50Гц Подробнее ШУН 2 - 18.5 18.5 кВт 2 шт до 71.2А / 380В, 50Гц Подробнее ШУН 3 - 18.5 18.5 кВт 3 шт до 106.8А / 380В, 50Гц Подробнее ШУН 4 - 18.5 18.5 кВт 4 шт до 142.4А / 380В, 50Гц Подробнее ШУН 5 - 18.5 18.5 кВт 5 шт до 178.0А / 380В, 50Гц Подробнее ШУН 6 - 18.5 18.5 кВт 6 шт до 213.7А / 380В, 50Гц Подробнее ШУН 2 - 22 22 кВт 2 шт до 84.5А / 380В, 50Гц Подробнее ШУН 3 - 22 22 кВт 3 шт до 126.8А / 380В, 50Гц Подробнее ШУН 4 - 22 22 кВт 4 шт до 169.0А / 380В, 50Гц Подробнее ШУН 5 - 22 22 кВт 5 шт до 211.3А / 380В, 50Гц Подробнее ШУН 6 - 22 22 кВт 6 шт до 253.5А / 380В, 50Гц Подробнее ШУН 2 - 30 30 кВт 2 шт до 114.9А / 380В, 50Гц Подробнее ШУН 3 - 30 30 кВт 3 шт до 172.3А / 380В, 50Гц Подробнее ШУН 4 - 30 30 кВт 4 шт до 229.8А / 380В, 50Гц Подробнее ШУН 5 - 30 30 кВт 5 шт до 287.2А / 380В, 50Гц Подробнее ШУН 6 - 30 30 кВт 6 шт до 344.7А / 380В, 50Гц Подробнее ШУН 2 - 37 37 кВт 2 шт до 141.5А / 380В, 50Гц Подробнее ШУН 3 - 37 37 кВт 3 шт до 212.2А / 380В, 50Гц Подробнее ШУН 4 - 37 37 кВт 4 шт до 283.0А / 380В, 50Гц Подробнее ШУН 5 - 37 37 кВт 5 шт до 353.7А / 380В, 50Гц Подробнее ШУН 6 - 37 37 кВт 6 шт до 424.5А / 380В, 50Гц Подробнее ШУН 2 - 45 45 кВт 2 шт до 171.9А / 380В, 50Гц Подробнее ШУН 3 - 45 45 кВт 3 шт до 257.8А / 380В, 50Гц Подробнее ШУН 4 - 45 45 кВт 4 шт до 343.7А / 380В, 50Гц Подробнее
Общее описание для шкафов ШУН можно найти по ссылке
Группа компаний «АСУ-Технология» с начала 2004 года занимается разработкой и выпуском разнообразных шкафов управления насосами. Всех существующие шкафы управления можно разделить на несколько групп - по типу выполняемых задач. Первая важная задача - автоматическое поддержание необходимого значения давления воды в трубопроводной системе, далее идёт - задача наполнения или опустошения (по сути задачи одинаковы) накопительной ёмкости с жидкостью.
На объекте водоснабжения автоматическое управление насосами происходит по сигналам от поплавков (дискретные датчики) или от внешних аналоговых датчиков (датчики 4—20мА). В каждой системе управления имеется возможность ручного пуска любого из насосов.
В зависимости от мощности и задач управления, существуют и различные схемы пуска двигателей: прямой пуск, пуск по схеме звезда треугольник (ЗТ), плавный запуск от устройства плавного пуска (УПП) или работа от собственного преобразователя частоты (ПЧ).
Подбор по параметрам
Наши специалисты готовы быстро и качественно поддобрать любое требуемое оборудование, которое полностью бы удволетворяло поставленным задачам даже если они кажутся нерешаемыми. Наше предложение всегда будет сбалансированным по многим параметрам - по функциональным возможностям, качеству и стоимости. На нашем сайте размещены опросные листы, которые содержат всю важную информацию для формирования коммерческого предложения.
Встречающиеся синонимы
Щит управления насосами;
Шкаф автоматики для насоса;
Электрощит для автоматики насосов.
