Cтанции управления насосами ШУСН «стандарт»

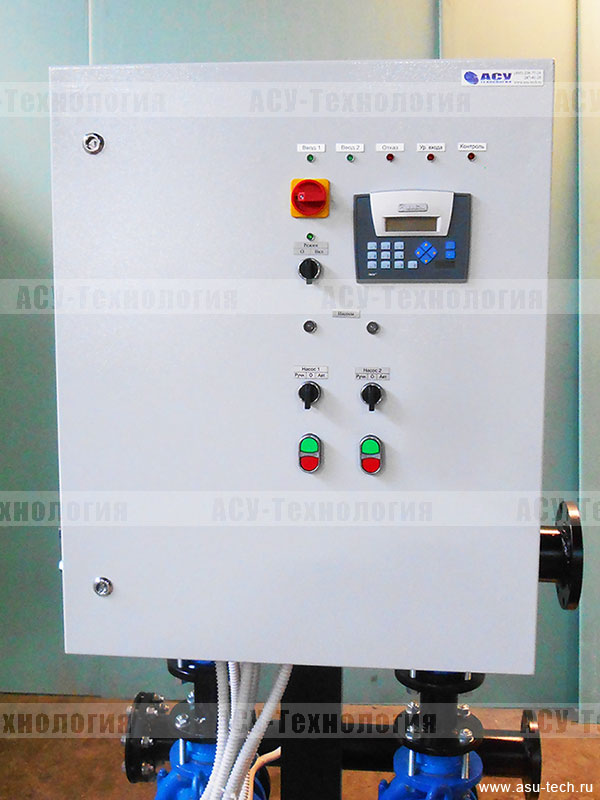

* Изображение приведено для примера внешнего вида продукции
Шкафы автоматики ШУСН представляют собой станции управления насосами, которые применяются для решения задач по управлению работой несколькими скважинными или погружными насосными агрегатами. Формирование сигналов управления производится в зависимости от уровня жидкости в накопительной ёмкости, определяемого по поплавковыми или гидростатическим датчикам. Включение в работу насосов может осуществляться как напрямую от сети питающего напряжения, так и при помощи устройства плавного пуска (способ пуска оговаривается в ТЗ). Возможна интеграция в SCADA-системы используя беспотенциальные («сухие») контакты.
Отличительные особенности:
Символьная ЖК-панель Индикация уровня в резервуаре; Возможность управления задвижками; Ведение журнала отказов и событий; Наличие бесплатной SCADA-системы; Удалённый доступ по RS-485, GPRS, Ethernet. Наименование продукциисерия «стандарт» Мощность одногокВт Количествошт Номинальные ШУСН 2 - 0.75 0.75 кВт 2 шт до 3.4А / 380В, 50Гц Подробнее ШУСН 3 - 0.75 0.75 кВт 3 шт до 5.1А / 380В, 50Гц Подробнее ШУСН 4 - 0.75 0.75 кВт 4 шт до 6.8А / 380В, 50Гц Подробнее ШУСН 5 - 0.75 0.75 кВт 5 шт до 8.4А / 380В, 50Гц Подробнее ШУСН 6 - 0.75 0.75 кВт 6 шт до 10.1А / 380В, 50Гц Подробнее ШУСН 2 - 1.1 1.1 кВт 2 шт до 4.6А / 380В, 50Гц Подробнее ШУСН 3 - 1.1 1.1 кВт 3 шт до 6.8А / 380В, 50Гц Подробнее ШУСН 4 - 1.1 1.1 кВт 4 шт до 9.1А / 380В, 50Гц Подробнее ШУСН 5 - 1.1 1.1 кВт 5 шт до 11.4А / 380В, 50Гц Подробнее ШУСН 6 - 1.1 1.1 кВт 6 шт до 13.7А / 380В, 50Гц Подробнее ШУСН 2 - 1.5 1.5 кВт 2 шт до 5.9А / 380В, 50Гц Подробнее ШУСН 3 - 1.5 1.5 кВт 3 шт до 8.9А / 380В, 50Гц Подробнее ШУСН 4 - 1.5 1.5 кВт 4 шт до 11.8А / 380В, 50Гц Подробнее ШУСН 5 - 1.5 1.5 кВт 5 шт до 14.8А / 380В, 50Гц Подробнее ШУСН 6 - 1.5 1.5 кВт 6 шт до 17.7А / 380В, 50Гц Подробнее ШУСН 2 - 2.2 2.2 кВт 2 шт до 8.3А / 380В, 50Гц Подробнее ШУСН 3 - 2.2 2.2 кВт 3 шт до 12.4А / 380В, 50Гц Подробнее ШУСН 4 - 2.2 2.2 кВт 4 шт до 16.5А / 380В, 50Гц Подробнее ШУСН 5 - 2.2 2.2 кВт 5 шт до 20.7А / 380В, 50Гц Подробнее ШУСН 6 - 2.2 2.2 кВт 6 шт до 24.8А / 380В, 50Гц Подробнее ШУСН 2 - 3.0 3 кВт 2 шт до 11.0А / 380В, 50Гц Подробнее ШУСН 3 - 3.0 3 кВт 3 шт до 16.5А / 380В, 50Гц Подробнее ШУСН 4 - 3.0 3 кВт 4 шт до 21.9А / 380В, 50Гц Подробнее ШУСН 5 - 3.0 3 кВт 5 шт до 27.4А / 380В, 50Гц Подробнее ШУСН 6 - 3.0 3 кВт 6 шт до 32.9А / 380В, 50Гц Подробнее ШУСН 2 - 4.0 4 кВт 2 шт до 14.3А / 380В, 50Гц Подробнее ШУСН 3 - 4.0 4 кВт 3 шт до 21.5А / 380В, 50Гц Подробнее ШУСН 4 - 4.0 4 кВт 4 шт до 28.7А / 380В, 50Гц Подробнее ШУСН 5 - 4.0 4 кВт 5 шт до 35.9А / 380В, 50Гц Подробнее ШУСН 6 - 4.0 4 кВт 6 шт до 43.0А / 380В, 50Гц Подробнее ШУСН 2 - 5.5 5.5 кВт 2 шт до 19.4А / 380В, 50Гц Подробнее ШУСН 3 - 5.5 5.5 кВт 3 шт до 29.1А / 380В, 50Гц Подробнее ШУСН 4 - 5.5 5.5 кВт 4 шт до 38.8А / 380В, 50Гц Подробнее ШУСН 5 - 5.5 5.5 кВт 5 шт до 48.5А / 380В, 50Гц Подробнее ШУСН 6 - 5.5 5.5 кВт 6 шт до 58.2А / 380В, 50Гц Подробнее ШУСН 2 - 7.5 7.5 кВт 2 шт до 26.2А / 380В, 50Гц Подробнее ШУСН 3 - 7.5 7.5 кВт 3 шт до 39.2А / 380В, 50Гц Подробнее ШУСН 4 - 7.5 7.5 кВт 4 шт до 52.3А / 380В, 50Гц Подробнее ШУСН 5 - 7.5 7.5 кВт 5 шт до 65.4А / 380В, 50Гц Подробнее ШУСН 6 - 7.5 7.5 кВт 6 шт до 78.5А / 380В, 50Гц Подробнее ШУСН 2 - 11.0 11 кВт 2 шт до 38.0А / 380В, 50Гц Подробнее ШУСН 3 - 11.0 11 кВт 3 шт до 57.0А / 380В, 50Гц Подробнее ШУСН 4 - 11.0 11 кВт 4 шт до 76.0А / 380В, 50Гц Подробнее ШУСН 5 - 11.0 11 кВт 5 шт до 95.0А / 380В, 50Гц Подробнее ШУСН 6 - 11.0 11 кВт 6 шт до 113.9А / 380В, 50Гц Подробнее ШУСН 2 - 15 15 кВт 2 шт до 51.5А / 380В, 50Гц Подробнее ШУСН 3 - 15 15 кВт 3 шт до 77.2А / 380В, 50Гц Подробнее ШУСН 4 - 15 15 кВт 4 шт до 103.0А / 380В, 50Гц Подробнее ШУСН 5 - 15 15 кВт 5 шт до 128.7А / 380В, 50Гц Подробнее ШУСН 6 - 15 15 кВт 6 шт до 154.5А / 380В, 50Гц Подробнее ШУСН 2 - 18.5 18.5 кВт 2 шт до 71.2А / 380В, 50Гц Подробнее ШУСН 3 - 18.5 18.5 кВт 3 шт до 106.8А / 380В, 50Гц Подробнее ШУСН 4 - 18.5 18.5 кВт 4 шт до 142.4А / 380В, 50Гц Подробнее ШУСН 5 - 18.5 18.5 кВт 5 шт до 178.0А / 380В, 50Гц Подробнее ШУСН 6 - 18.5 18.5 кВт 6 шт до 213.7А / 380В, 50Гц Подробнее ШУСН 2 - 22 22 кВт 2 шт до 84.5А / 380В, 50Гц Подробнее ШУСН 3 - 22 22 кВт 3 шт до 126.8А / 380В, 50Гц Подробнее ШУСН 4 - 22 22 кВт 4 шт до 169.0А / 380В, 50Гц Подробнее ШУСН 5 - 22 22 кВт 5 шт до 211.3А / 380В, 50Гц Подробнее ШУСН 6 - 22 22 кВт 6 шт до 253.5А / 380В, 50Гц Подробнее ШУСН 2 - 30 30 кВт 2 шт до 114.9А / 380В, 50Гц Подробнее ШУСН 3 - 30 30 кВт 3 шт до 172.3А / 380В, 50Гц Подробнее ШУСН 4 - 30 30 кВт 4 шт до 229.8А / 380В, 50Гц Подробнее ШУСН 5 - 30 30 кВт 5 шт до 287.2А / 380В, 50Гц Подробнее ШУСН 6 - 30 30 кВт 6 шт до 344.7А / 380В, 50Гц Подробнее
Общее описание для шкафов ШУСН «стандарт» можно посмотреть по ссылке .
Особенности шкафа автоматики:
Наличие панели оператора с возможностью просмотра и изменения параметров регулирования;
Возможность ручного пуска и останова любого насоса;
Наличие функционального резерва;
Обеспечение равномерной наработки всех насосов.
